TWS Bluetooth-hörlursantenn
Den största anledningen till att Bluetooth-hörlurar är så populära är att de är trådlösa och gör sig av med bojorna med trådbundna hörlurskablar. Bluetooth-headset sänder signaler genom radiovågor, så antenndesignen är mycket viktig. Den här artikeln introducerar kortfattat de vanliga typerna av antenner som används i handhållna digitala produkter.
1. PCB-antenn.
PCB-antennen är en antenn som är direkt sammansatt av kopparfolie på PCB-kretskortet, vilket har fördelarna med låg kostnad, hög batchstabilitet och ingen felsökning i produktionen. Nackdelen är att den bara är lämplig för ett enstaka frekvensband och eftersom den är sammansatt av PCB-kopparfolie är antennpositionen relativt begränsad. Dessutom kräver PCB-antennen i allmänhet ett stort takutrymme, och storleken på själva antennen är också stor. PCB-antenner används ofta i bärbara datorer, TV-boxar etc. PCB-antennerna i Bluetooth-headset visas i följande bild:

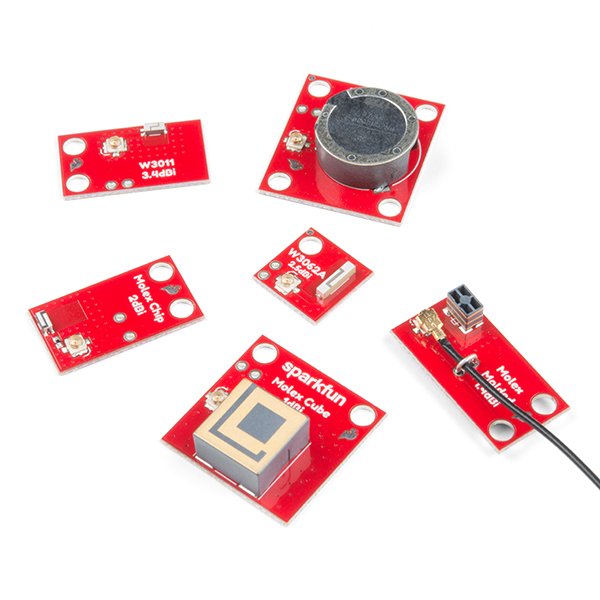

2. Keramisk antenn.
Den keramiska antennen är en miniatyriserad antenn som är lämplig för Bluetooth-enheter. Den tar ett litet utrymme och har bra prestanda. Den har en smal bandbredd och det är svårt att uppnå flera frekvensband. Det kan effektivt förbättra integrationen av moderkortet och minska begränsningen av antennen på ID.; Designen måste importeras i början av definitionen av tavlan. Keramiska antenner är indelade i blockkeramiska antenner och flerlagers keramiska antenner:
Blockantenn: Hela den keramiska kroppen sintras vid hög temperatur och sedan trycks antennens metalldel på ytan av det keramiska blocket.
Flerskiktsantenn: Avfyringen använder lågtemperatursameldningsmetoden för att säga att flerskikts keramiken staplas och justeras och sedan sintras vid hög temperatur, så att antennens metallledare kan skrivas ut på varje keramiskt dielektriskt skikt enligt designkraven, så att den effektivt kan minska antennens storlek och kan uppnå syftet att dölja antennen.
Eftersom den dielektriska konstanten för själva keramiken är högre än den för PCB-kretskortet, kan användningen av en keramisk antenn effektivt minska antennens storlek samtidigt som antennens prestanda säkerställs. Nackdelen med keramiska antenner är att de har konsistensproblem, de är stora och de är också begränsade när de placeras. Keramiska antenner är de mest använda i IoT-produkter, som GPS-antenner och Bluetooth-antenner.
3. LDS-antenn.
LDS-antennteknik är laserdirekt-strukturerande teknologi, som använder en dator för att styra laserns rörelse enligt det ledande mönstrets bana och projicerar lasern på den gjutna tredimensionella plastenheten. Inom några sekunder aktiveras kretsmönstret. Dess princip liknar en PCB-antenn, skillnaden är att LDS använder antennens form för att projicera en laser på ett plasthölje, och galvanisering för att bilda en metallantenn inom några sekunder. Den största nackdelen med LDS-antenn är den höga kostnaden och den komplicerade processen. Den största fördelen är att antennen kan placeras direkt på baksidan av höljet så att antennens utrymme blir stort och antenneffektiviteten hög. Det används för närvarande flitigt i avancerade smartphones, smarta klockor/band och Bluetooth-headset.
