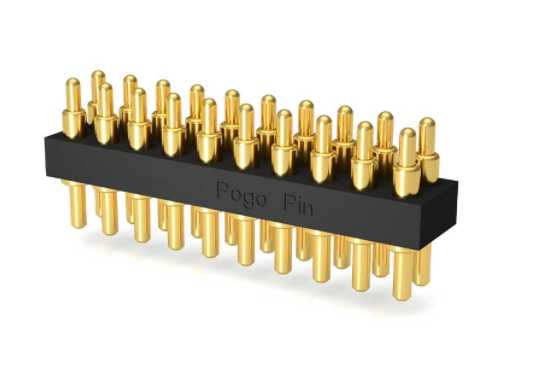

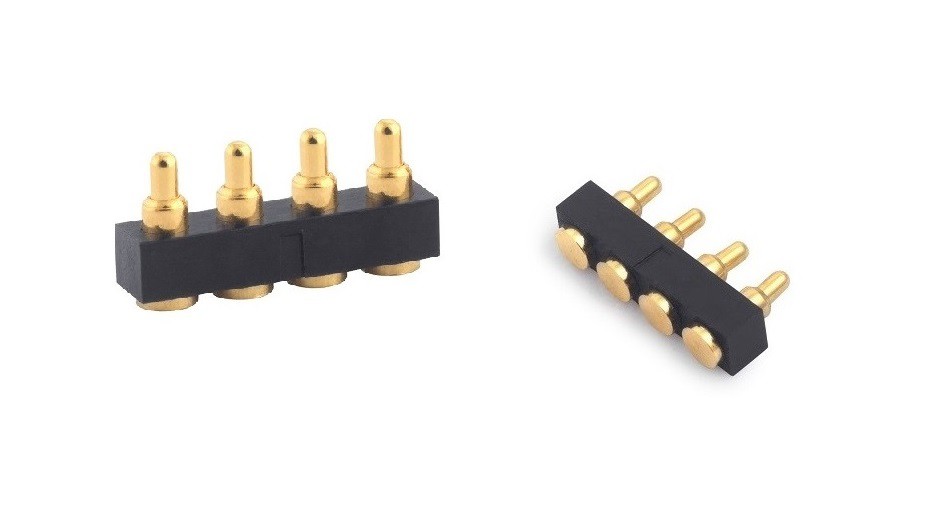

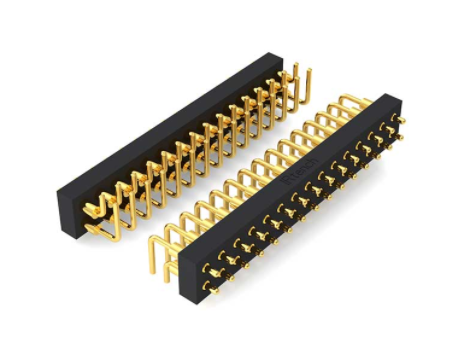

Kontakter används mycket ofta och alla är bekanta med kontakter. Men under användningen av kontakten kan det uppstå ett anslutningsfel. I den här artikeln kommer redaktören att presentera orsakerna till att anslutningsanslutningen misslyckades. Dessutom kommer den här artikeln att behandla överväganden för kort-till-kort-kontakttestning.
1. Diskussion om orsaken till anslutningsfel
Jämfört med den yttre ledaren är den inre ledaren i kontakten mindre i storlek, och den inre ledaren med dålig hållfasthet är mer sannolikt att orsaka dålig kontakt och leda till fel på kontakten.

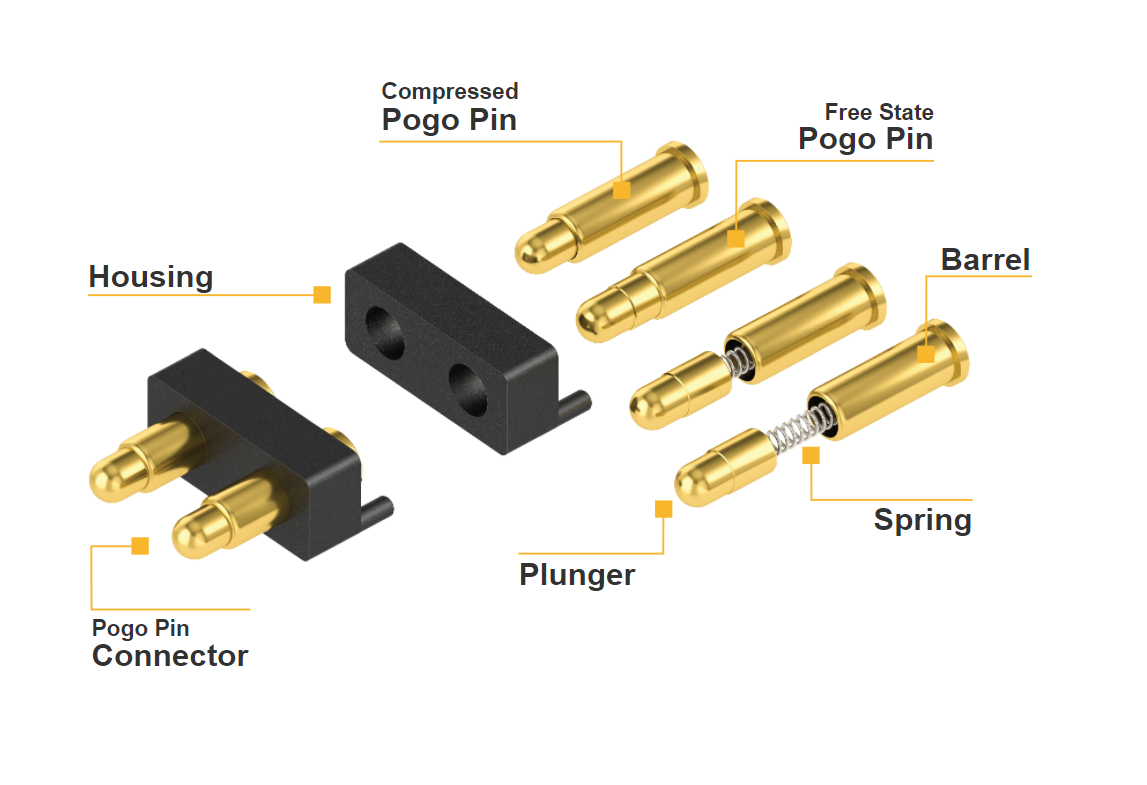

De flesta av de inre ledarna i kontakten använder elastiska anslutningsmetoder, såsom elastisk anslutning av fjäderklotyp, elastisk anslutning av uttagsslitstyp, elastisk anslutning av bälgtyp, och så vidare. Bland dem är domkraftens slitsade elastiska anslutningsstruktur enkel, bearbetningskostnaden är låg, monteringen är bekvämare och tillämpningsområdet är det mest omfattande.
1. Innerledaren sitter inte ordentligt fast
För monteringsbehov, i strukturen av många RF-koaxialkontakter (som N-typ, 3,5 mm), är innerledaren uppdelad i två delar vid det dielektriska stödet och ansluts sedan med skruvar. Men på grund av den lilla diametern på innerledaren, om limmet inte appliceras på den gängade anslutningen för att fixera den under monteringen, är anslutningsstyrkan på innerledaren mycket dålig, speciellt för vissa små RF-koaxialkontakter. Därför, när anslutningen är ansluten och frånkopplad många gånger, under långvarig verkan av vridning och spänning, kan den inre ledargängan lossna och falla av, vilket resulterar i anslutningsfel.
En av de ofta använda strukturerna för RF-koaxialkontakter är att den inre ledaren, det dielektriska stödet och den yttre ledaren är fästa tillsammans med lim. Om mängden lim som appliceras i denna struktur inte räcker till eller om limmets anslutningsstyrka inte räcker till under monteringen, kan den limmade delen gå sönder på grund av kraften under användning, vilket kommer att få innerledaren att rotera eller röra sig axiellt, och innerledarna En bra elektrisk kontakt kan inte bildas och anslutningen misslyckas.
Förbättringsmetod: När koaxialkopplingen är monterad kan en lämplig mängd ledande lim eller gänglåsningsmedel appliceras på den gängade anslutningen för att öka dess tillförlitlighet hos den gängade anslutningen. Lim med högre bindningsstyrka bör väljas, och limmet måste fylla hela det limmade hålet vid limning; räffling vid den limmade delen av innerledaren ökar kontaktytan mellan innerledaren och limmet för att förhindra att innerledaren roterar; justera den inre ledaren korrekt De radiella dimensionerna och toleranserna för ledaren, den yttre ledaren och det dielektriska stödet gör passningen mellan den inre ledaren och det dielektriska stödet, mellan det dielektriska stödet och den yttre ledaren till en interferenspassning, och kan också göra att tre passar ihop mer fast.
2. Felaktig storlek på innerledarens uttag eller stift
Om håldiametern på domkraftens innerledare är mindre än den specificerade storleken när stiftet på stiftets innerledare går in i domkraften, kommer domkraften att överexpanderas, deformationsmängden kommer att överskrida dess elastiska deformationsområde, plast deformation kommer att inträffa och ledaren i uttaget kommer att skadas; Tvärtom, om stiftets diameter är för liten, när stiftet och jacket är matchade, är gapet mellan stiftet och väggen på jacket för stort, de två inre ledarna i kontakten kan inte vara i nära kontakt , blir kontaktresistansen stor, och kontaktens elektriska prestandaindikatorer kommer också att vara dåliga.
Förbättringsmetod: Oavsett om matchningen av jacket och stiftet är rimligt, kan vi använda insättningskraften och retentionskraften från standardmätarstiftet och ledaren i jacket för att mäta. För kopplingar av N-typ ska insättningskraften när diametern Φ1.6760 plus 0.005 standardstift matchas med jacket vara mindre än eller lika med 9N, och hållkraften när diametern Φ1.6000-0.005 standardmåttstift och uttagets inre ledare är matchade Större än eller lika med 0,56N.
Därför kan vi använda insättningskraften och retentionskraften som inspektionsstandarder. Genom att justera storleken och toleransen för hylsan och stiftet, samt åldringsbehandlingsprocessen för ledaren i hylsan, kan insättningskraften och kvarhållningskraften mellan stiftet och hylsan justeras. inom ett lämpligt intervall.
