Hur använder man en Pogo-nål?
Grundläggande introduktion av POGO PIN-kontakt

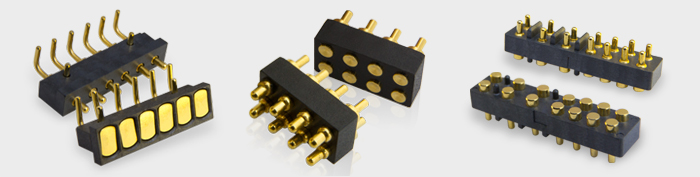

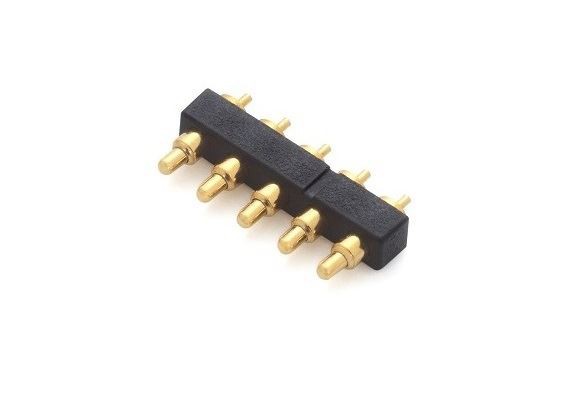

Pogo Pin-kontakten är en sond av fjädertyp som bildas genom att nita de fyra grundläggande komponenterna i en nål (kolv), ett nålrör (rör), en fjäder (fjäder) och en gummikärna (hölje) genom högprecisionsutrustning. Det kallas också en pogo-stift, fjäderhylsa, fjäderprob, fjäderbelastad, PogoPin-kontakt. Botten på Pogo Pin's kolv är vanligtvis en lutande ytstruktur. Funktionen hos den lutande ytstrukturen är att säkerställa att Pogo-stiftet håller nålen (kolven) i kontakt med den inre väggen av nålröret (Tuben) under arbetet så att strömmen huvudsakligen passerar genom den guldpläterade nålen (kolven) och nålröret. (Rör) för att säkerställa stabiliteten och låg impedans för Pogo-stiftet.
Vi förser dig med en serie Pogo Pin-produkter. Inom kontaktindustrin är pogo-stiftet en speciell anslutningsteknik. Under de senaste åren har denna pålitliga teknik accepterats av några kända tillverkare i världsklass och framgångsrikt använts i deras mer än hundra elektroniska produkter, såsom mobiltelefonbatterier, antennanslutningar, GPS-positioneringssystem och bärbara datorer. , TV-spelsutrustning, gatubelysning utomhus, hörapparater, radiomottagare, etc.
POGO PIN CONNECTOR GRUNDLÄGGANDE PARAMETRAR
Pogo-stift (kolv): Förgylld mässing (C3604), tjockleken på det elektropläterade lagret varierar med olika applikationer, i allmänhet nickelpläterad 1,25~2,5um (omräknat till 50~100u"), guld- pläterad 0,125um~0,5um (omräknat till 5u"~20u").
Fat: Mässing guldpläterad (C3604), tjockleken på det elektropläterade lagret är olika för olika applikationer, i allmänhet nickelpläterad 1,25~2,5um (omräknat till 50~100u"), guldpläterad 0,125um ~0,25um (omvandlat till 5u"~10u").
Fjäder: rostfritt stål (SUS304) eller pianoståltråd
Hus: PA46, PA9T, HTN, LCP (halogenfritt material, brandklass UL94V-0)
Lock (CAP): PA46, PA9T, HTN, LCP (halogenfritt material, brandklass UL94V-0)
POGO PIN CONNECTOR PRODUKTSPECIFIKATION
FÖRDELAR MED POGO PIN-KONTAKT
IPX6-IPX7 nivå vattentät design
Liten formfaktor
Motstånd mot hög temperatur
Korrosionsbeständighet
Ge skräddarsydd design
POGO PIN-anslutningsapplikation
