Produktbeskrivning

Alla våra produkter uppfyller RoHS och halogenfria krav. Baserat på din utrymmesstorlek, pläteringsbehandling, impedansstorlek, livslängdskrav, storlek på husavstånd, etc., kan du gå in i vårt produktbibliotek nedan för att få olika alternativ.

Pogo stiftanslutningsprodukter

Nu tillhandahåller vi en serie pogo-stiftanslutningsprodukter, inom kontaktindustrin är pogo-stift en speciell anslutningsteknik. Under de senaste åren har denna tillförlitliga teknik accepterats av några välkända tillverkare i världsklass och framgångsrikt använt i deras mer än 100 elektroniska produkter, såsom mobiltelefonbatterier, antennanslutningar, GPS-positioneringssystem, bärbara datorer, videospel utrustning, gatubelysning utomhus, hörapparater, radiomottagare m.m.

Lös problemet med produktens internkommunikation

För närvarande, med utvecklingen av marknaden och uppgraderingen av produktteknologin, är fler och fler konsumenter inte bara begränsade till produkternas multifunktion utan eftersträvar också moderiktiga utseenden och små och tunna utseenden. Men att tillverka och designa en sådan produkt är en enorm utmaning för alla elektroniska produktingenjörer. På grund av designutrymmet och standardspecifikationen för kontakten är det svårt för ingenjörer att ha ett bra val för att slutföra det. Baserat på detta använder våra FoU-ingenjörer de unika fördelarna med pogo-stiftproben för att skapa ett koncept och tänka på sätt att hjälpa dessa produktingenjörer att lösa problemet med produktens internkommunikation. Dessutom har pogo-stift uppenbara fördelar i användningen av strukturellt utrymme, monteringskostnad, livslängd, provcykel, kostnad, etc.

Anslutningen består av 3 delar: nålskaft, fjäder och rör (en plastkåpa kan vara valfri för att skydda nålskaftet baserat på kundens installationskrav).

Produktparametrar

Material och plätering för Spring Pogo stift
kolven	Material	BeCu	Mest använda material för fjäderpogostiftssonder för halvledare.
	Material	Pd Alloy	Effektiv för migration mot lödmetall. Ingen plätering behövs.
	Plätering	Au Alloy	Hårdheten är högre än Au(Gold)-plätering och är effektiv för migrering av lödmetall.
	Plätering	Au(Guld)	Bra elektrisk ledningsförmåga.
Tunna	Material	Koppar	Mässing, fosforbrons, nysilver, BeCu
	Material	Legering	Fat utvecklat av oss själva. Ytterdiameter är tillgänglig från {{0}}.11 till 0.42 mm
	Plätering	Au(Guld)	Bra elektrisk ledningsförmåga.
Vår	―	Spring Steel Wire (SWP)（Music Wire）	Drifttemperatur: -45~125 grader
	―	Rostfri ståltråd (SUS)	Drifttemperatur: -45~140 grader
	―	Rostfri ståltråd för hög temperatur	Drifttemperatur: -45~200 grader, utvecklad av ZZTKJ.

Villkor för användning
Garanti	Stroketillstånd	Miljöförhållanden	Ström- och spänningstillstånd
・12 månader (under följande villkor)	・Sonden ska dras vertikalt i samma riktning som pipans axel.	Allmänna villkor	・Ström och spänning ska endast tryckas in i ett stationärt läge med ett rekommenderat slag.
	・Slaglängden bör inte överstiga det rekommenderade slaget.	・Temperatur 20-30 grad, luftfuktighet under 30 procent
		・ Inget damm, ingen frätande gas, ingen förorening
		・Själva sondens temperatur ska vara 10-40 grad

Produktbild

Spring-loaded Pogo Pin Contacts

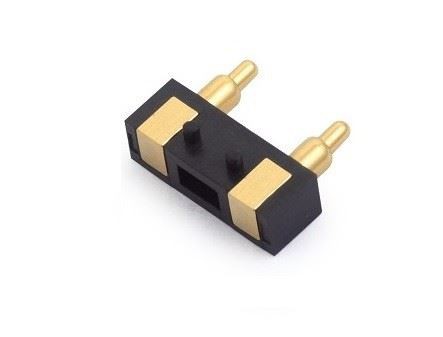

När det gäller utformningen av nålröret, för att möta dina strukturella utrymmes- och produktfunktionskrav, såväl som garantin för livslängd, skickar vi in vår produktkatalog för ditt val. I slutet av nålröret har vi en flänsdesign för att säkerställa bekvämligheten med att fixera produkten på PCB och lödningsdjupet. Dessutom tillhandahåller vi även fyrkantiga och böjda 90 graders pogostift för anslutning av batteriet.

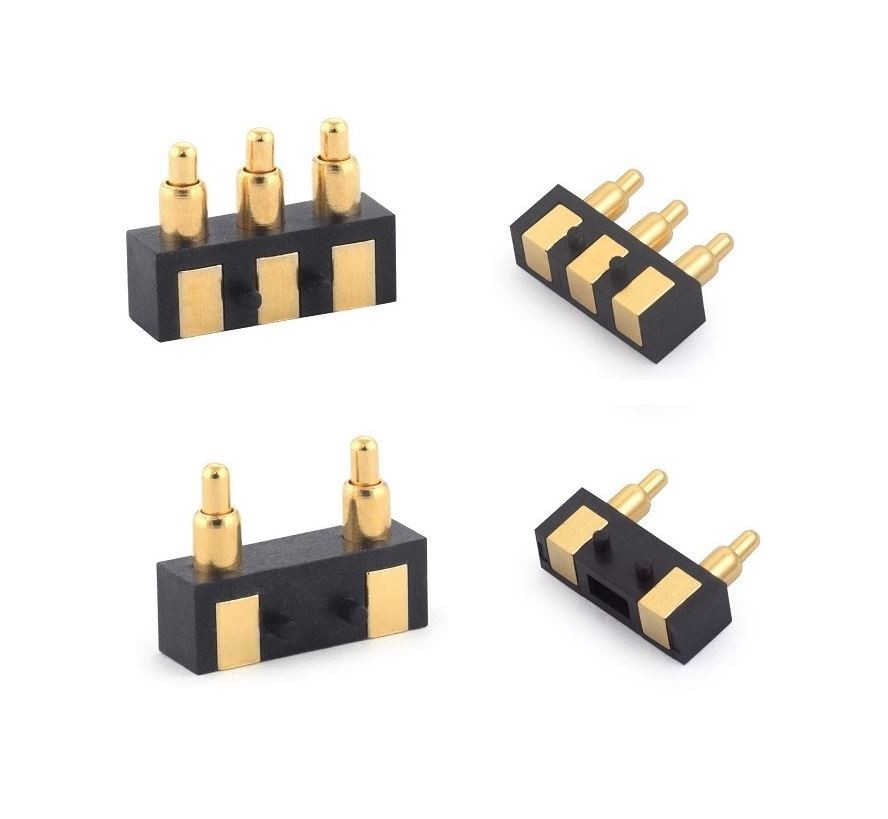

Side design Pogo Pin connector
