TWS hörlurar laddning pogo pin

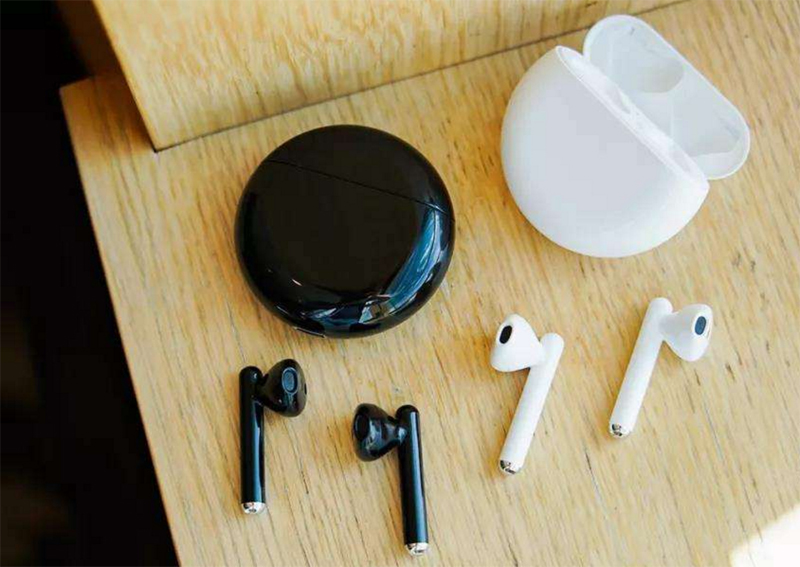

Metallkontakterna i TWS laddbox heter Pogo Pin på engelska. I det här kapitlet kommer vi att prata om utformningen av fingerborgen. Vissa tillverkare lägger den enbart på ett litet kort, och de flesta av dem är fortfarande direkt ombord på fingerborgen på moderkortet. På TWS-hörlursladdningsboxen har vi sett fingerborg med olika specifikationer, inklusive 2, 3, 5 och så vidare. Så vad används dessa fingerborg till?

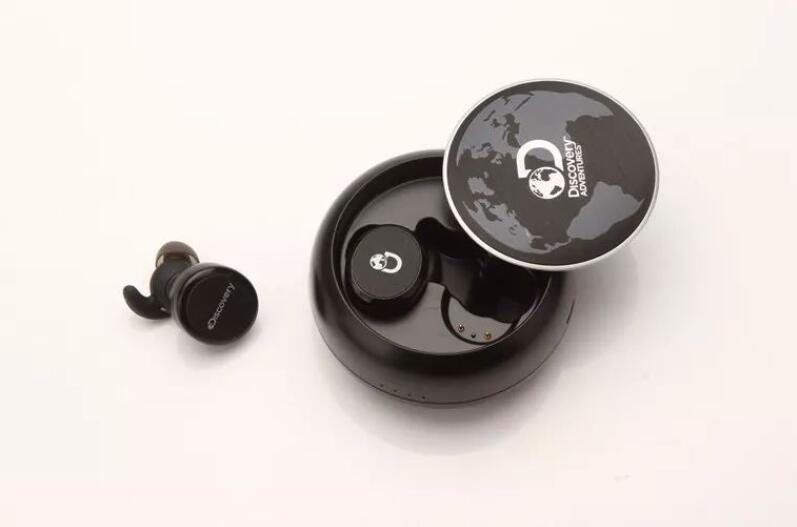

Två laddnings-pogo-stift
Den vanligaste på marknaden, denna design kan möta de stela behoven för TWS-headsetladdning. De två fingerborgen är positiva respektive negativa och används för att överföra strömmen från batterifacket i TWS-laddningsboxen till hörlurarna.
Utformningen av tre pogo-stift är också vanligare. Lösningsdesignen används för kommunikationen mellan hörlursboxen och hörluren. Hörlursboxen känner till hörlurarnas laddningsstatus, matchar koden och förstår hörlurarnas status. För produktionslinjetestning kan du använda MicroUSB/USB-C-gränssnittet på hörlursboxen och automatisk testutrustning för att testa hörlurarnas omfattande indikatorer.
Denna design med fem fingerborg tar hänsyn till ovanstående två syften och har fler funktioner. Den här typen av design kan bara ses i avancerade TWS Bluetooth-headset, som är relativt sällsynta. Förutom kraven på tre fingerborgen för schemadesign och produktionslinjetestning, kan den också användas för funktioner som dataöverföring i headsetets interna lagring och firmwareuppgradering av headsetet.
