Superb galvaniseringsteknik Pogo Pin Rhodiumpläterad
Det finns många galvaniseringsprocesser och material. Guldplätering är vår vanligaste processteknik och material, men palladiumplätering, rodiumplätering och ruteniumplätering är bättre än guldplätering.

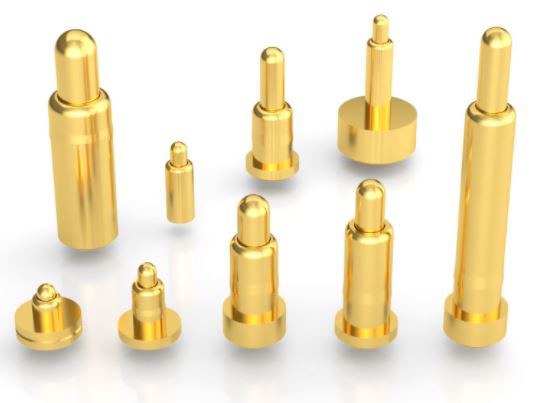

Guldplätering Guldplätering använder äkta guld, även om det bara är pläterat med ett tunt lager, står det redan för nästan 10 % av kostnaden för hela kretskortet. Guldplätering använder guld som pläteringslager, en är för att underlätta svetsning och den andra är för att förhindra korrosion; även guldfingrarna på minnesstickorna som har använts i flera år är fortfarande glänsande.
Fördelar: stark ledningsförmåga, bra oxidationsbeständighet, lång livslängd; tät plätering, relativt slitstark, används vanligtvis vid svets- och pluggningstillfällen. Nackdelar: högre kostnad och dålig svetshållfasthet.
2. Kemiskt guld/immersionsguld Kemiskt nickel immersionsguld (ENIG), även känt som kemiskt nickelguld, immersionsnickelguld, förkortat kemiskt guld och immersionsguld. Immersionsguld är en kemisk metod, ett tjockt lager av nickel-guldlegering med goda elektriska egenskaper lindas på kopparytan och kan skydda PCB:n under lång tid. Deponeringstjockleken på det inre lagret av nickel är i allmänhet 120~240μin (cirka 3~6μm), och avsättningstjockleken för det yttre lagret av guld är vanligtvis 2~4μinch (0,05~0,1μm). Nedsänkt guld kan göra det möjligt för PCB att uppnå god elektrisk ledningsförmåga under långvarig användning, och det har också miljötolerans än vad andra ytbehandlingsprocesser inte har.
Fördelar:
a. Ytan på PCB som behandlats med guld är mycket platt och har bra planaritet, vilket är lämpligt för kontaktytan på knappen.
b. Nedsänkningsguld har utmärkt lödbarhet och guld kommer snabbt att smälta in i det smälta lodet för att bilda en metallförening. Nackdelar: Processen är komplicerad och processparametrarna måste kontrolleras strikt för att uppnå bra resultat. Det mest besvärliga är att PCB-ytan som har behandlats med guld är lätt att producera svarta skivfördelar, vilket påverkar tillförlitligheten.
3. Jämfört med nickel och guld har ENEPIG ett extra lager palladium mellan nickel och guld. I avsättningsreaktionen för att ersätta guld kommer det strömlösa palladiumskiktet att skydda nickelskiktet och förhindra det. Överdriven korrosion av ersättningsguldet; palladium är helt förberett för nedsänkningsguldet samtidigt som det förhindrar korrosion orsakad av ersättningsreaktionen. Avsättningstjockleken för ett nickel är i allmänhet 120~240μin (ca 3~6μm), tjockleken på palladium är 4~20μin (ca 0,1~0,5μm); avsättningstjockleken för guld är i allmänhet 1~4μin (0,02~0,1μm). Fördelar: Den har ett brett användningsområde. Samtidigt är nickel-palladium-guld relativt nedsänkt i guld, vilket effektivt kan förhindra anslutningssäkerhetsproblem orsakade av defekter i svarta skivor. Nackdelar: Även om nickelpalladiumguld har många fördelar är palladium dyrt och är en knapp resurs. Samtidigt, precis som Immersion Gold, är dess processkontrollkrav strikta.

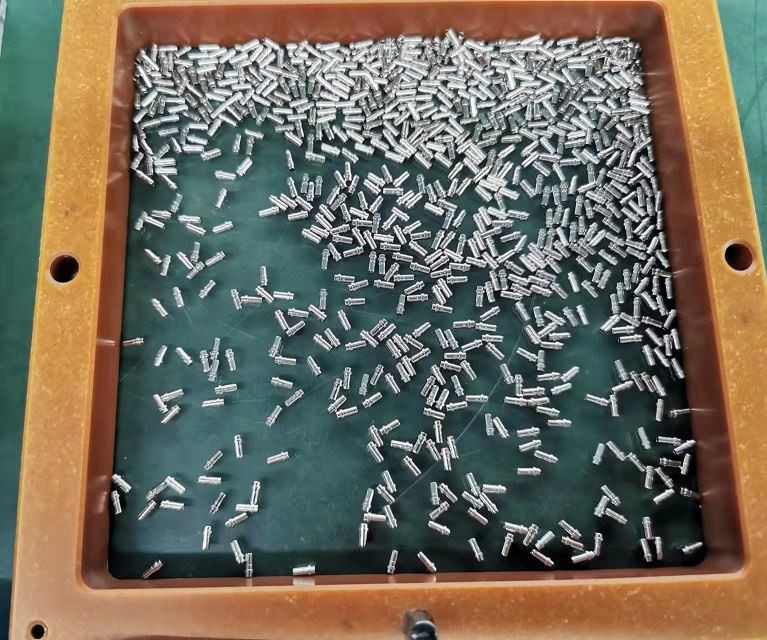

De kemiska egenskaperna hos rodium är relativt stabila och det är svårt att reagera med sulfid- och koldioxidgas i luften. Vid rumstemperatur är det olösligt i salpetersyra och dess salter, och till och med olösligt i vatten. Det är mer stabilt mot olika starka alkalier, men rodium är lösligt i koncentrerad svavelsyra. De fysikaliska egenskaperna hos rodium är relativt goda. Förutom god slitstyrka och elektrisk ledningsförmåga har den enastående reflektionsförmåga, och dess reflektionskoefficient kan nå 80% (silver är 100%), och den kan förbli oförändrad under lång tid. Därför används det ofta som en anti-silver missfärgningsbeläggning. Efter testning kan 0,1um rodiumbeläggningen skydda silverbeläggningen från missfärgning i flera år. Rodiumbeläggningen har mycket låg kontaktmotstånd och hög hårdhet, så den används ofta som beläggning för kontaktpunkter.
Svetsprestandan hos rodium är inte särskilt bra, eftersom beläggningens inre spänning är relativt stor. Rhodiumpläteringsteknik började användas i USA 1930, men den användes främst för dekorativ plätering. Senare, med den snabba utvecklingen av elektronikindustrin, spelade rodiumplätering en viktig roll för att förhindra silvermissfärgning och elektriska kontaktpunkter. Under de senaste åren har rodiumplätering blivit mer populär inom smyckesgalvaniseringsindustrin. Att elektroplettera ett lager av rodium på ytan av silversmycken kan förhindra missfärgning av silver. Priset är billigt, och det kan också visa en platinaliknande struktur. Eftersom densiteten för rodium är mycket mindre än för platina, är kostnaden för rodiumplätering lite lägre än för platinaplätering.
