Numera har otaliga elektroniska apparater som smartphones, surfplattor, blodsockermätare mm allt hårdare storlekskrav och inredningen blir tätare och tätare, så det finns inte mycket plats kvar för kontakter. Så ju mindre kontakten blir, desto viktigare blir den. Denna trend ses även inom försvars- och rymdområdet, såsom i satelliter, styrda missiler och flygelektroniksystem, där kraven på kompakthet endast kan uppfyllas av "miniatyr"-kontakter. När efterfrågan på mindre kontakter fortsätter att öka, står designingenjörer inför en ny uppsättning utmaningar. De kan inte längre föra in kontaktdesignen i slutskedet av projektet. Mikrokontakter kräver eftertanke. Det kräver att designers förutser en mängd olika faktorer som förpackning, hållbarhet, strömförande förmåga och utbytbarhet.
Sju riktningar av miniatyrkontaktdesign

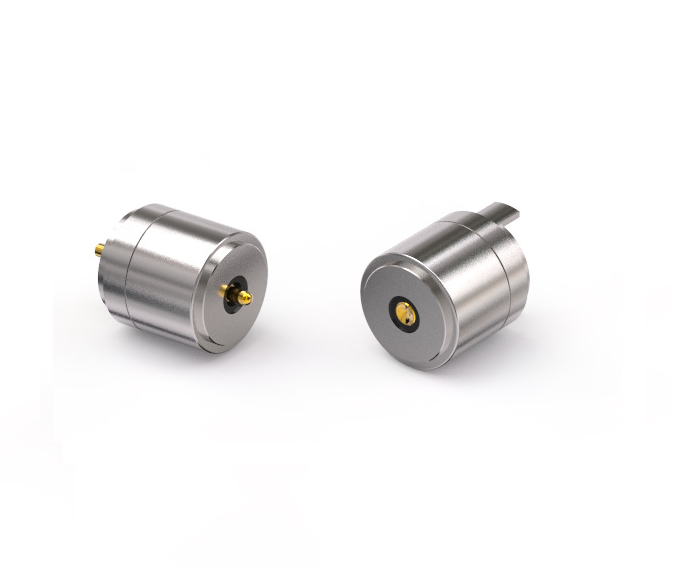

1. Överväg kontakter tidigt i designen
"Ingenjörer tenderar att vara så fokuserade på att designa det övergripande systemet att de sätter kontakten i slutet av designen", säger Mitch, vår chef för produktutvecklingsteknik. "De tycker att kontakten är enkel, så att de kan sätta Till det sista steget. Sedan fastnar de med sin egen design." Han har sett för många berättelser om designers som rusar för att designa kopplingar i designens slutskede. Han berättade att designers i många fall måste välja icke-standardiserade kontakter för att slutföra designen, vilket inte bara driver upp kostnaderna utan också försenar leveranstiderna. För att undvika sådana problem rekommenderar relevanta experter att du bör överväga de kontakter du kommer att använda tidigt i designen och sedan reservera designutrymme för dem och designa runt dem. "Det finns ingen anledning för dig att säga "Först, bestäm vilken kontakt du behöver", säger Morley, vår produktutvecklingsingenjör, "men om de gjorde det skulle det faktiskt spara dem mycket tid och mycket krångel."

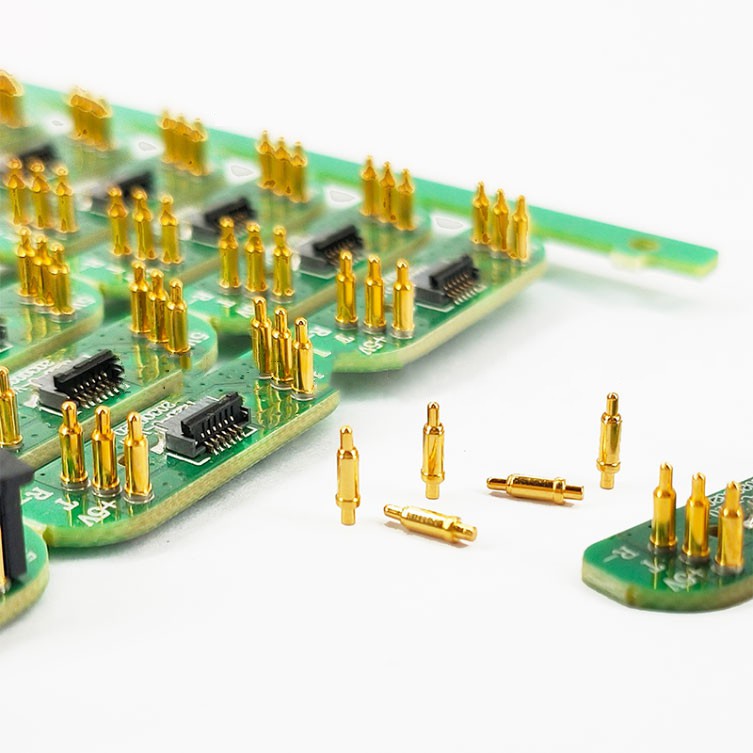

2. Förstå utrymmets begränsningar
Även om miniatyrkort-till-kort-kontakter vanligtvis är mindre än 1 mm tjocka, används de också ofta i tätt packade applikationer. För att lösa potentiella förpackningsproblem måste designers överväga kretsspår på kretskortet, såväl som ytterligare kablar anslutna till kontakterna. "På grund av den mindre tonhöjden måste du göra spåren och ledningarna smalare", säger Mike Higashikawa, produktchef för Molex område. Tänk också på att vissa kontakter (t.ex. flexkabelkontakter) erbjuder möjligheten att vända framåt och bakåt. Du måste överväga dessa vändningsmetoder när du designar ditt system. Till exempel kan en kontakt som fälls bakåt vara svår att komma åt om det finns en annan komponent på fram- och baksidan. Slutligen måste designers också vara medvetna om att ytmonterade enheter ibland inte kan hantera mindre komponenter. I vissa fall behöver de nya vakuummunstycken för att lösa dessa problem.
3. Ta reda på aktuell lastkapacitet
När kontaktstorleken minskar, minskar även kontaktens strömkapacitet. Vanligtvis kan mikrokontakter hantera mellan 200mA och 500mA, vilket är ungefär hälften av den nuvarande klassificeringen av större kort-till-kort-kontakter. För att kompensera för den lägre strömförande kapaciteten kan konstruktörer behöva utöka antalet terminaler.

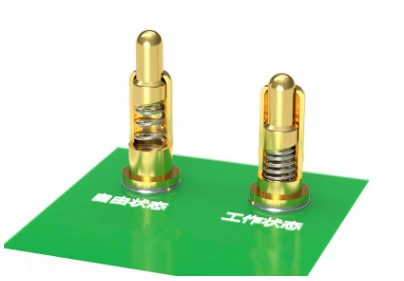

4. Tänk på stabiliteten hos små/mikroanslutningar
"Jag måste ge råd om detta, inte bara i designstadiet utan också under monteringsprocessen för att hålla dem säkra från skador." Morley, en expert på design av mikrokontakter i RF-tillämpningar, påminner om att i hans design av militära, i rymdtillämpningar, förstördes hälften av kontakterna under testfasen.
Om man inte tar till sig frågan i första hand kan det driva upp kostnaderna, sa han. Skadade kontakter kräver omkonfigurering, renovering och märkning. Det kan till och med finnas ett behov av dyrare, fältutbytbara kontakter att byta ut, och en sådan förändring kan lägga ytterligare en vecka eller två till designtiden.
"Det bör noteras att alltid prioritera befintliga kontakter, och om dessa kontakter inte är kompatibla med din design, överväg att designa din egen, vilket kan spara mycket tid," sa Morley.

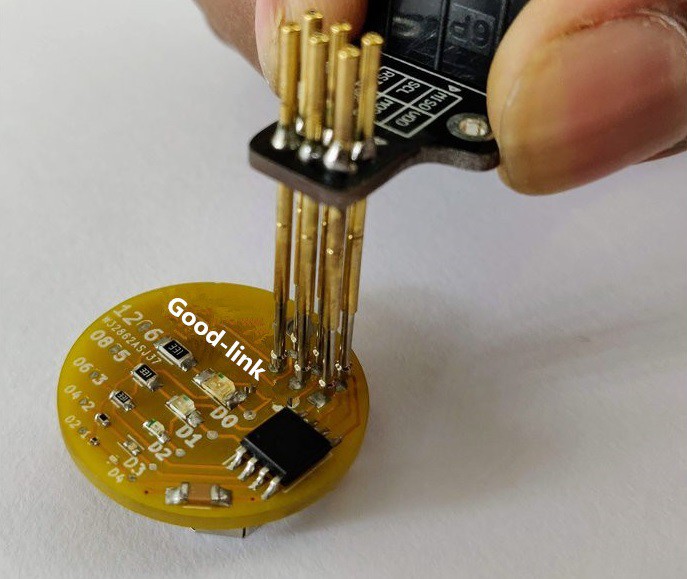

5. Överväg ett enkelt byte
Om produktens utsida är stängd behöver du kontakter som kan bytas ut från utsidan. Annars måste du göra lite lödarbete.
"Ju mer du gör det, desto skickligare är du på färdigheter som svetsning, men desto högre är risken för skador på hela systemet," sa Morley.
6. Förstå funktionskraven för kontakten
Leverantörer behöver kunderna för att fullt ut uttrycka sina behov, annars kan de missförstå kundernas behov. Detta är särskilt viktigt när anpassade kontakter måste tillverkas.
"Det är avgörande att exakt artikulera kontaktens krav", säger Story. "Om det är otydligt eller utelämnat riskerar vi att missa nyckelkrav för designen."
7. Tänk på mekanisk belastning
Temperatur, stötar och vibrationer skapar alla stress mellan gränssnitt och kretsar. Experter föreslår att du bör välja kontakter som undviker effekterna av dessa krafter.
"Jag har sett lödfogar som har gått sönder på vissa PCB-kort," sa Morley. "När en kontakt är ordentligt fastsatt på brädet eller den yttre strukturen måste den motstå krafterna från stötar och vibrationer, annars kommer det att bli sprickor."
Morley rekommenderar att ingenjörer använder ett sammankopplat system för att minimera uppbyggnaden av spänningar mellan monteringsstrukturen och anslutningspunkterna. "Det finns ett antal leverantörer som erbjuder sådana system", sa han. "Designers bör vara mycket uppmärksamma på detta."
