Introduktion av True Wireless (TWS) Bluetooth-headsetantenn

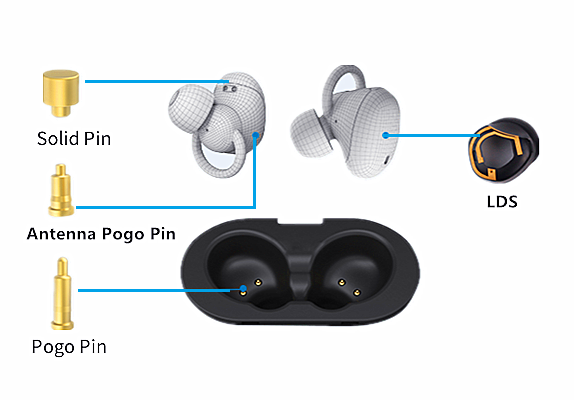

Under de senaste åren har marknaden för sanna trådlösa (TWS) Bluetooth-headset varit extremt het, och olika mobiltelefontillverkare har lanserat sina egna TWS-headsetprodukter; det räcker för att visa vilken betydelse denna marknad har. I den senaste artikeln presenterade vi laddningsstiftet i laddningsfacket på det äkta trådlösa (TWS) headsetet. Idag kommer vi kort att presentera antenndelen. Vi kommer att diskutera betydelsen av antennen i TWS-headsetet, introduktionen av Bluetooth-antennen till TWS-headsetet och hur man väljer tre när man designar TWS-headsetet. I en aspekt, dela rollen, typerna och designvalen för TWS-headsetets Bluetooth-antenn.
Vikten av TWS-hörlursantenner
Från gammaldags radioapparater till nuvarande smarta högtalare, från "storebröder" till smartphones, från traditionella Bluetooth-headset till TWS äkta trådlösa headset. I utvecklingen av hemelektronikteknik är antennen en viktig firmware. Med födelsen av konceptet Internet of Everything är antennens roll ännu viktigare för att smarta hem, smarta fordon och smarta bärbara enheter ska kunna anslutas och styras av en enda maskin.
TWS hörlurar är True Wireless Stereo hörlurar. Den huvudsakliga användningsmetoden är att ansluta till mobila enheter som mobiltelefoner och datorer via Bluetooth-radiofrekvens och sedan överföra ljudinformation till hörlurarna och sedan avkoda och mata ut dem på hörlursänden. I denna process krävs att Bluetooth-antennen fungerar som ett "torn" för att kommunicera mellan de två parterna och utföra uppgifterna att skicka och ta emot. Därför, i TWS-headsetet, kompletterar Bluetooth-chippet och Bluetooth-antennen varandra, för att realisera trådlöst överförd musikuppspelning och undvika bojor av ledningar.
TWS headset Bluetooth-antenn introduktion

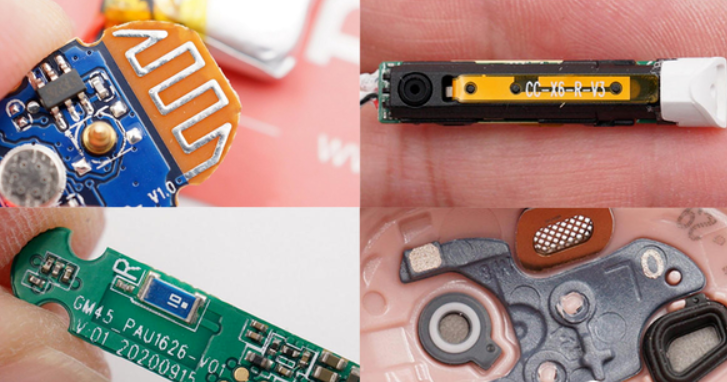

Som en viktig firmware för TWS-headsetet är den nuvarande utvecklingen av Bluetooth-antenn relativt mogen. Det finns huvudsakligen fyra typer av PCB-antenner, FPC, keramik och LDS. Tänk på utseendet på TWS-hörlursprodukten, krav på frekvensband och kostnad för att välja den mest lämpliga antenntypen.

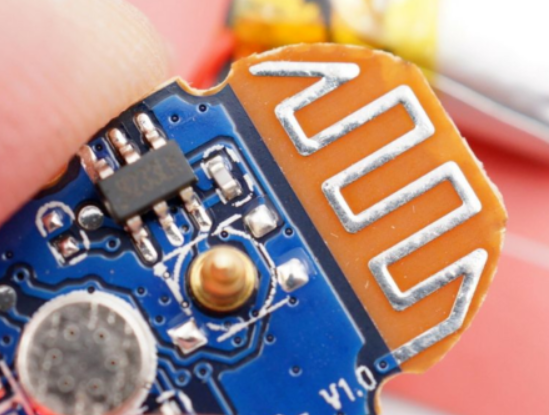

1. PCB inbyggd antenn
Som namnet antyder är PCB-antennen en typ av antenn som är direkt ritad på PCB-kortet. Det används ofta i enkelfrekvensmodulkretskort som Bluetooth-moduler, WIFI-moduler och ZIGBEE-moduler. I TWS-hörlurar, på grund av volymbegränsningen, är tillämpningen av den inbyggda Bluetooth-antennen relativt sällsynt.
PCB-antenner kan designas och implementeras av leverantörer av PCB-kort, som är likvärdiga med kretsdelen av kortet.
Fördelar: PCB-antennen behöver inte flera felsökningar och kan dras direkt på PCB:n utan kostnad.
Nackdelar: Det erforderliga området är stort, riktbarheten är relativt enkel, endast lämplig för ett enda frekvensband, konsistensen hos olika partier av antenner är relativt dålig och anti-interferensförmågan är dålig.

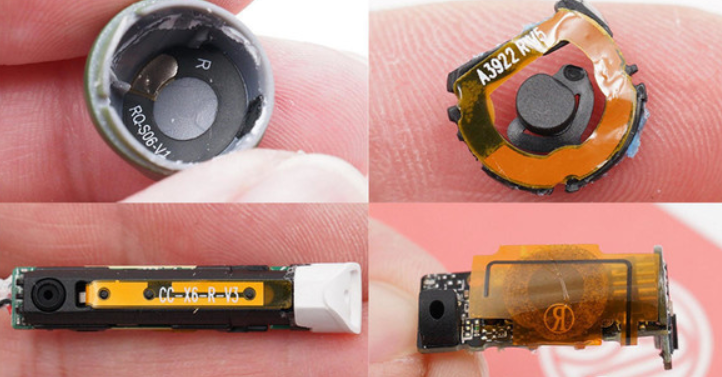

2. FPC-antenn
FPC-antennen utvecklades från PCB-antennen ombord. På grund av volymbegränsningen för TWS-headsetet kan utrymmet på det interna moderkortet inte rymma antennen. FPC-antennen motsvarar att ta ut antennkretsen ur kretskortet och använda andra externa metaller för att göra antennen till en separat komponent. Så att det kan placeras bättre i TWS-headsetets inre utrymme.
FPC-antenn kan realiseras av PCB-kortfabriken av mjukkortet och flexibelt material.
Fördelar: Gäller de flesta små elektroniska produkter, frekvensbanden som kan göras är också rika, prestandan är bättre och kostnaden är lägre.
Nackdelar: Varje produkt måste felsökas individuellt och korrigeras manuellt.

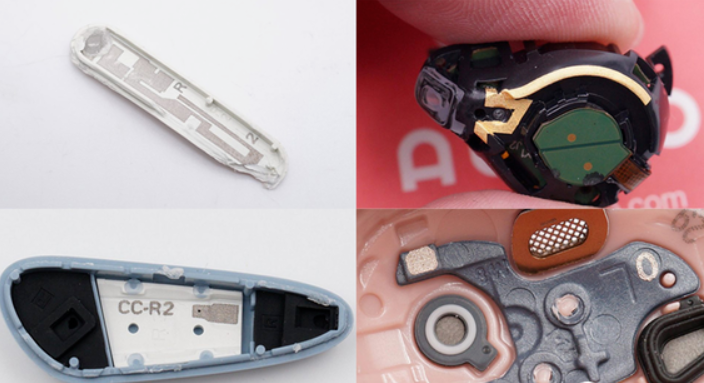

3. LDS-antenn
LDS-antennen är en ytterligare uppgradering av FPC-antennen. Även om FPC-antennen har kunnat använda headsetets inre utrymme i stor utsträckning, behöver den fortfarande ett platt plan för att fästa det.
LDS-antennen använder laser direktgjutning, som använder laserteknik för att direkt forma metallantennmönster på fästen, täckplåtar etc., som kan laseras till de oregelbundna ytorna inuti hörlurarna, vilket ytterligare utnyttjar hörlurarnas inre utrymme.
Tillverkare av LDS-antenner för laserbehandling, laserteknik och galvaniseringsteknik kan stödja det.
Fördelar: Alla riktningar kan stödjas och har stark acceptans.
Nackdelar: Kostnaden är dyrare, och det finns särskilda krav på materialet på produktens yttre yta.

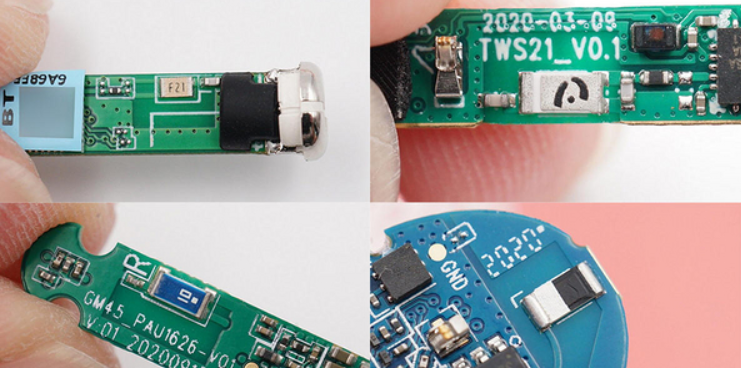

4. Keramisk antenn
Den keramiska antennen är en annan antennprodukt som används ofta i Bluetooth-modulenheter. Det är uppkallat efter användningen av keramiska skal. Den är huvudsakligen uppdelad i två typer: blockkeramisk antenn och flerlagers keramisk antenn.
Den keramiska blockantennen ska skriva ut antennens metalldel på den keramiska snabba ytan, och den keramiska flerskiktsantennen kan skrivas ut på varje keramiskt dielektriskt skikt enligt designkraven, och därigenom minska antennens storlek.
Fördelar: liten storlek, enkel applicering, låg kostnad, bra prestanda och tar bara liten plats.
Nackdelar: Kraven på frigångsytan är relativt höga, riktningsförmågan relativt enkel och det finns krav på placeringspositionen.
Vi lärde oss från den tidigare demonteringen av TWS-hörlurar att på grund av volymbegränsningar används PCB-antenner relativt sällan i TWS-hörlurar. Välj efter dina produkters behov, det finns ingen fast typ av användning.
Hur man väljer rätt antenn
Teoretiskt sett, i termer av kostnad, kostar PCB- och FPC-antenner mindre, keramiska antenner är måttliga och LDS-antenner är dyrare; och när det gäller utrymmesutnyttjande är LDS-antennerna de mest flexibla och kan dra full nytta av headsetets inre utrymme.
När det gäller prestanda är sändnings- och mottagningsförmågan hos externa antenner generellt sett bättre än för inbyggda antenner. TWS-headset är designade med inbyggda antenner på grund av volymbegränsningar och portabilitetskrav. Prestandan är relativt lika, och det är nödvändigt att överväga en mängd olika faktorer för att välja en lämplig antenn.
Utformningen av Bluetooth-antennen på TWS-headsetet påverkar överföringskvaliteten på Bluetooth-kommunikationen, vilket i sin tur påverkar den faktiska användarupplevelsen. Valet av Bluetooth-antenner påverkas av många faktorer som prestanda, frekvensband, kostnad och användningsutrymme. Endast genom att ta hänsyn till de specifika produktförhållandena och användningsscenarionerna, och välja en lämplig antenn, kan produktens maximala prestanda utövas.
