Nu har allt fler köpt bilar för transporter, långväga resor och leverans av varor, vilket kan sägas vara en del av livet. Människor tillbringar mer och mer tid i bilen och använder ibland sina mobiltelefoner för att titta på videor eller slå på datorn för kontorsarbete i bilen. Eftersom människor stannar längre i bilen kan billaddaren ladda mobiltelefoner, bärbara datorer och annan kontorsutrustning i bilen. Naturligtvis är det lika viktigt som en laddningsskatt, och det är ett oumbärligt och viktigt tillbehör för varje bilägare.

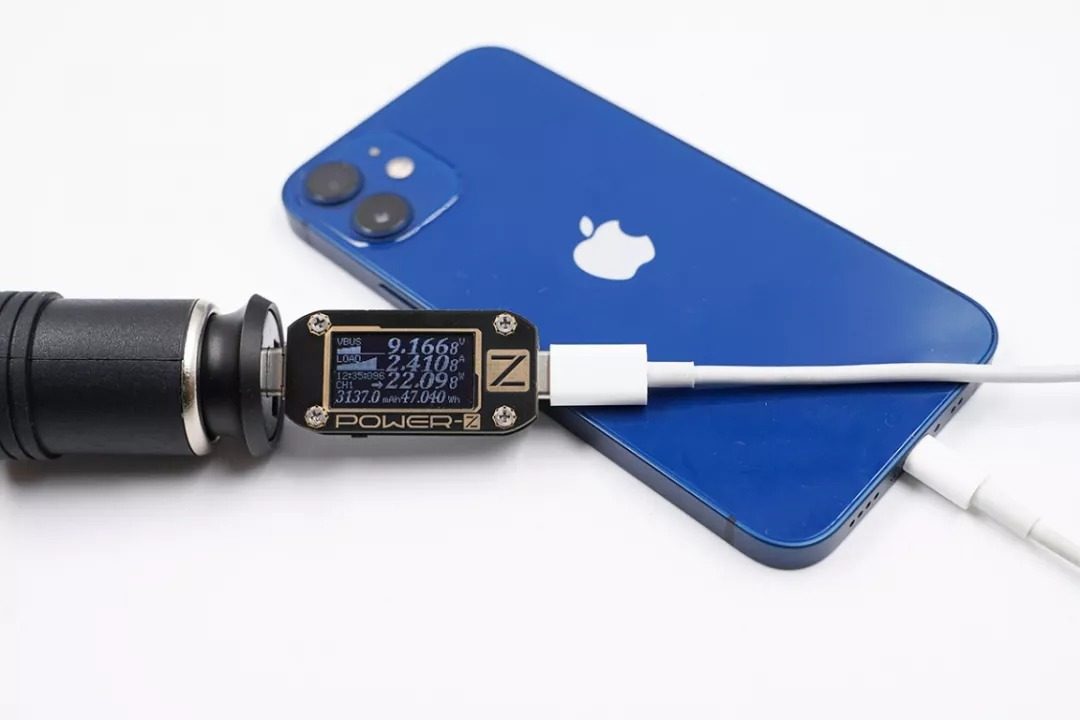

Billaddaren sätts in i cigarettändaruttaget, drivs av bilbatteriet, bilen matar 12V, lastbilen matar 24V, och billaddaren omvandlar spänningen 5V/9V/10V/12V som är acceptabel för mobiltelefonen, etc. Vissa högeffekts billaddare kan också drivas av den inbyggda buck-boost ökar spänningen till 15V och 20V för att ladda mobiltelefoner och bärbara datorer. Billaddare med låg effekt använder vanligtvis en nedtrappningsarkitektur, som kan möta allmän mobiltelefonladdning. Till exempel, följande är två typer av förstärkta högeffekts billaddare.
Med den kraftiga ökningen av laddningseffekten för mobiltelefoner, genom den inbyggda högeffektiva och högeffekts synkrona buck-boost-kretsen, har även billaddarens uteffekt följt i laddarens fotspår. Uteffekten har nått 100W, den övre gränsen för USB PD3. normal användning av datorn.

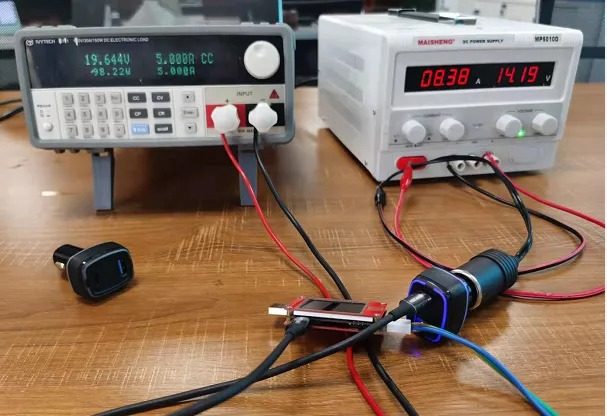

Laddningshuvudnätverket testade den nya SW7203 dubbelriktade synkrona buck-boost-kontrollern lanserad av Zhirong. Testet använder 12V-ingång och boost-utgången är 20V5A för att simulera scenen med 100W laddning av en bärbar dator. Ingångsströmmen för den analoga batteridisplayen har nått 8,7A, vilket innebär att när vi använder en högeffekts billaddare för att ladda bärbara datorer och mobiltelefoner i bilen, kan den maximala strömmen vara nära den övre gränsen för utströmmen av cigarettändaren på 10A. Följande är ett test på 100W för lastbilfyllningsobjektet med hög effekt.
Med USB PDs popularitet har många märken lanserat billaddare som stöder 100W uteffekt. Genom demontering av olika billaddare genom laddningshuvudnätverket använder dessa billaddare alla högströmshylsor istället för traditionella utan undantag. Positiv vår.
Så vad är fördelarna med att använda en högströms fingerborg istället för en fjäder? Det kan få många tillverkare att överge användningen av fjäderpositiva stolpar. Högströmshylsan måste ha många fördelar för att tillverkarna ska använda den enhälligt. Följande är den faktiska användningen av fingerborg med två olika strukturer.

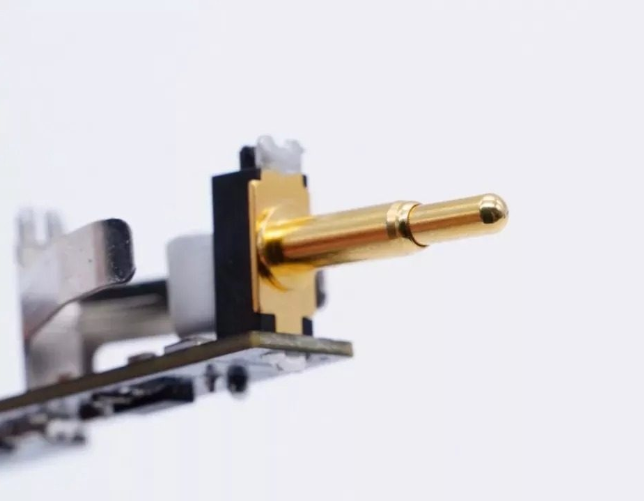

Billaddaren på 160W har en inbyggd 100W uteffekt buck-boost-krets och två oberoende nedtrappningskretsar, totalt tre oberoende utgångar, vilket ger en uteffekt på 100W plus 30W plus 30W. Det kan ses från demonteringen att billaddaren använder en kombination av flera kretskort för att svetsa, och de två större kretskorten är anslutna genom den lilla plattan på den positiva fingerborgen.
Eftersom den kraftfulla billaddaren har en inbyggd buck-boost-krets finns det många komponenter och designen är mer komplicerad. Vanligtvis kombineras och svetsas flera PCB inuti. Att löda fingerborgen med ett litet kort kan å ena sidan fixera och stödja strukturen på det interna kretskortet. Å andra sidan kan värmen som genereras av den positiva fingerborgen när en stor ström flyter också avledas genom kretskortet för att undvika att höga temperaturer påverkar prestandan hos den inre fjädern i POGO PIN-koden.
Högströmshylsan som används för billaddarens positiva pol består av tre delar, som är uppdelade i ett massivt nålskaft, som ger en elastisk fjäder, och ett skalnålrör. Sätt in fjädern och nålskaftet i nålröret och nita sedan på toppen av nålröret för att fixera nålskaftet för att skapa en fingerborg. Bland dem är fingerborgshuvudet solid, och skalet är tjockväggigt, med hög mekanisk styrka och flödeskapacitet. Strömmen flyter direkt från nålskaftet och nålröret under hela processen, och den direkta kontakten passerar inte genom fjädern, vilket undviker problemet med fjäderuppvärmning och åldring.
Och högströms PIN-koderna är alla tjockt guldpläterade, med bra kontakt- och slitstyrka, tjocka väggar och tjocka guldpläterade och lågt motstånd. Dessutom kommer det guldpläterade skiktet inte att oxidera under höga temperaturer och har en lång livslängd. Det är den föredragna positiva anslutningsmetoden för högeffektiva billaddare.
