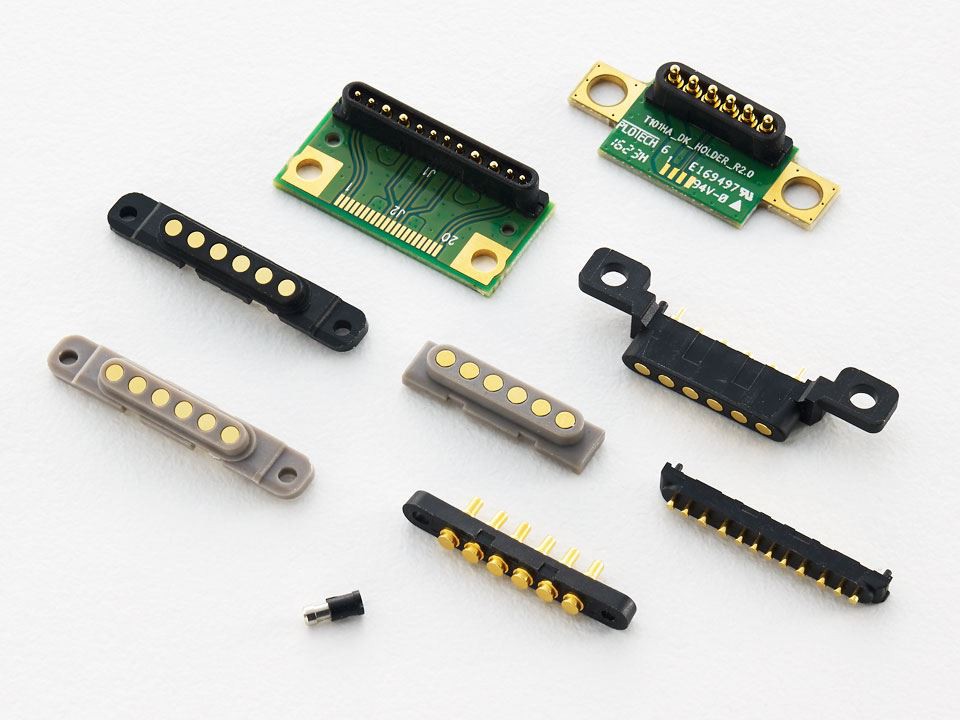

Vilka parametrar måste bekräftas innan du' ska använda Pogo Pin?
①Bekräfta avståndet mellan kretskortet och kontaktytan på hörlurens kopparpelare (det vill säga arbetshöjden för POGO PIN).
②Bekräfta avståndet mellan kretskortet och laddningsboxens plastyta (dvs. maxhöjden på POGO PIN -nålröret, nålröret får inte överstiga denna höjd).
Bekräfta avståndet mellan mitten av PIN -nålen och cirkelns mitt
(Bekräfta lockets storlek när du tejper senare för att förhindra störningar under SMT -placering).
④Bekräfta storleken på kretskortet och utrymmet under kortet
(Optimera och förbättra för POGO PIN).
PS: PCB-kortets bländare rekommenderas att vara 1,6 mm, och fingret rekommenderas som en genomgående struktur, så att effekten blir bättre. Det finns flera fördelar: "Plåstret är fastare"
Varför ska nålens botten göras till en avfasning: om den görs platt, leds strömmen av fjädern, vilket kräver en hög fjädernivå, och fjädern är så tunn att det är lätt att bränna.
