Från "utseende" till "inre", reda ut sammansättningen av TWS-hörlurar heltäckande
TWS hörlurar är en mycket populär produkt på den nuvarande konsumentelektronikmarknaden. Mobiltelefonmärken, traditionella ljudtillverkare och nya TWS hörlursmärken lanserar ständigt nya produkter. Med förbättringen av produktens prestanda och den kontinuerliga berikningen av funktioner har det erkänts av fler och fler konsumenter, användarpopulationen blir snabbt populär och marknaden fortsätter att expandera.
Den snabba utvecklingen av TWS-hörlurar har också drivit på den snabba försäljningstillväxten i relaterade industrikedjor som huvudkontrollchips, strömhanteringskretsar, trådlösa laddningsmottagarchips, laddningsboxbatterier, öronsnäckbatterier och sensorer. För att ytterligare förbättra marknadens konkurrenskraft uppgraderas de relaterade industrikedjeprodukterna ständigt, vilket har främjat förbättringen av prestanda, funktion och kvalitet hos TWS-hörlurar och bildat en god cirkel för att främja den stabila och sunda utvecklingen av TWS-hörlurarna marknadsföra.
I Love Audio Network fortsätter att uppmärksamma TWS-hörlursmarknaden, delar den senaste marknadsinformationen och produktnyheter för vänner i realtid och har successivt släppt nästan 300 demonteringsrapporter. Och den här gången älskar jag att göra en komplett lista över TWS-hörlursdelar för alla baserat på demonteringen, och se hur många delar som behövs för att bygga en TWS-hörlur~
1. Tolkning av TWS headsetprodukter
TWS-hörlurar är True Wireless Stereo-hörlurar, som helt överger vägen för trådanslutning på utsidan, och huvudsakligen realiserar trådlös överföring genom Bluetooth-teknik. Huvudfunktionerna är att lyssna på låtar, prata, titta på videor, spel etc., och den har också stor potential att bära multimediaportaler i framtiden.
När det gäller produktform är den viktigaste egenskapen hos TWS-hörlurar att de två hörlurarna existerar oberoende av varandra, varken kabeln är ansluten till ingångsmobilenheten eller trådanslutningen mellan de två hörlurarna. Den undviker helt bojor av ledningar och kan bäras på båda öronen, vilket ger en mycket flexibel och bekväm bärupplevelse.

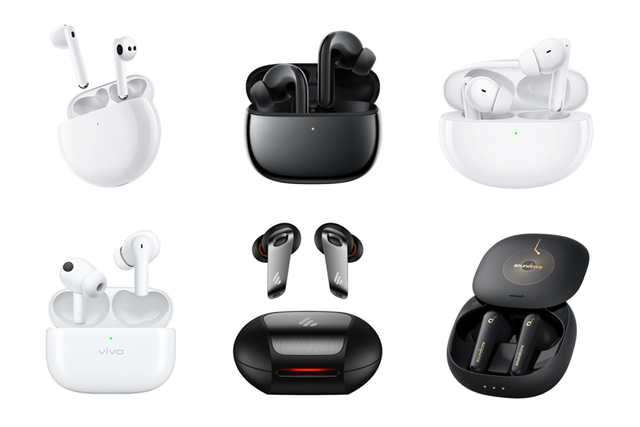

När det gäller utseendedesign antar de vanliga produkterna på marknaden för närvarande två former "handtag" och "böntyp". Vissa produkter främst på sportmarknaden använder en stabilare öronkrokstruktur, samt ett benledningsheadset under You. Unik öronklämmadesign.
Förutom den bekväma bärmetoden är en annan anledning till TWS-hörlurarnas snabba popularitet det perfekta samarbetet mellan mobiltelefontillbehör och mobiltelefoner, samt den rika funktionella upplevelsen jämfört med traditionella hörlurar.
I början av sin födelse kritiserades TWS-headsetet för sin ljudkvalitet, batteritid, fördröjning och andra problem, men den bekväma bärupplevelsen och den lätta och fashionabla designen utan några sladdar fick den första gruppen användare. Med den kontinuerliga utvecklingen av relaterade teknologier har prestandan hos TWS-hörlurar gradvis förbättrats, och användargruppen har också börjat öka i stor skala.
Under de senaste två åren har tillägget av många nya funktioner som aktiv brusreducering, samtalsbrusreducering, rumsliga ljudeffekter, trådlös laddning, spelläge etc. ytterligare förbättrat upplevelsen av att använda TWS-hörlurar och försäljningen av TWS-hörlurar. har ökat snabbt. För närvarande, när man går på gatan och tar kollektivtrafik, har TWS-hörlurar blivit de mest populära produkterna som mobiltelefoner.
Som en ljudprodukt är den mest grundläggande funktionen hos TWS-hörlurar fortfarande att möta användarnas behov av musikuppspelning i fritids- och underhållning, pendling, kontor och andra scenarier. Med framväxten av korta videoplattformar växer också användningen av TWS-headset vid filmvisning snabbt.
Tillägget av funktionen för reduktion av samtalsbrus gör headsetet långt borta från munnen, men det kan också ge en tydlig samtalseffekt, plus en bekväm samtalsupplevelse, vilket gör det till en måsteprodukt för många affärsmän; och den aktiva brusreduceringsfunktionen förbättras ytterligare. Upplevelsen av att använda TWS-hörlurar kan fortfarande ge användarna tydliga ljud- och videoeffekter i bullriga miljöer.
Att döma av den nuvarande trenden med funktionell tillämpning av TWS-headset, kan funktioner som hälsoövervakning och sport också utrustas i framtiden. Och det kan också bli en oberoende produkt med utvecklingen av teknik, och ljuduppspelning kan utföras utan att ansluta till ljudenhetens ände. Och bli accessporten för Internet of Things, utöka rika applikationsscenarier.
2. Tolkning av TWS hörlursdelar
Från produktformen, utseendedesignen och den funktionella tillämpningen av TWS-hörlurar ovan, pratade jag om varför TWS-hörlurar har blivit mer och mer populära de senaste åren och har blivit ett måste för människor. Låt oss ta en titt på vilka delar som behövs för att bygga ett TWS-headset från början till slut.
För närvarande består de vanliga TWS-hörlursprodukterna på marknaden huvudsakligen av en laddningsbox och två vänster och höger hörlurar. Komponenterna i laddboxen förutom skalet inkluderar huvudsakligen ett strömhanteringschip och MCU, batteri, strömingångsgränssnitt, litiumbatteriskydd IC, MOS, trådlös laddningsmottagningsspole och chip (stöder trådlös laddningsfunktion), samt bärande och ansluta dessa komponenter PCB-kort, FPC-kablar och ledningar, etc.
Huvudkomponenterna i headsetet inkluderar högtalare, batterier, mikrofoner, antenner, in-ear-detektionssensorer, beröringssensorer, accelerationssensorer, Bluetooth-ljudkontrollchip, brusreduceringschip (stöder aktiv brusreducering), litiumbatteriskydd IC, programminne , etc. Eftersom det finns två hörlurar måste alla komponenter konfigureras i par.
1. TWS hörlurstillbehör

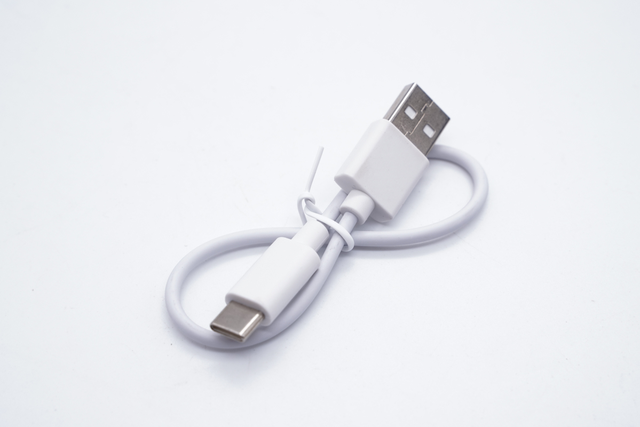

Laddningskabel
De flesta av de nuvarande vanliga TWS-headsetets laddningskablar har uppdaterats till Type-C-laddningsgränssnitt, och endast ett fåtal gamla produkter använder fortfarande Micro USB-gränssnittet. Laddningskabeln Type-C är kompatibel med mobila enheter som Android-telefoner, datorer och surfplattor. Endast en uppsättning laddningsenheter krävs för att utföra det, vilket förbättrar bekvämligheten.

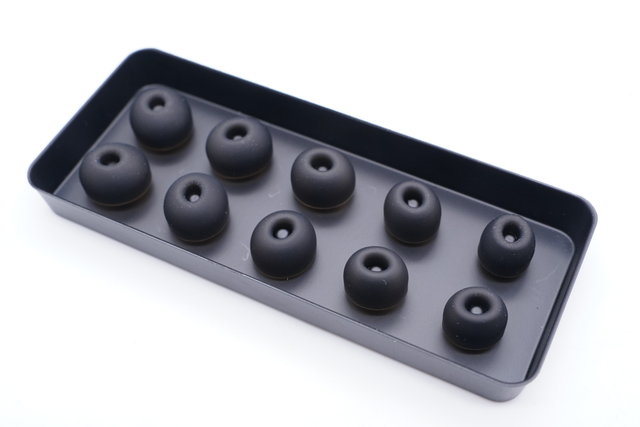

proppar
Öronproppar är standardtillbehör för in-ear hörlurar. Öronpropparna tränger djupt in i hörselgången, bildar ett slutet utrymme i hörselgången, förbättrar brusreducerande prestanda, ger en mer uppslukande lyssningsupplevelse och förbättrar bärstabiliteten.
De nuvarande vanliga TWS-hörlurarna är oftast utrustade med stora, medelstora och små storlekar för att möta olika användares hörselgångar. Men det finns också många märkesprodukter utrustade med öronproppar i fler storlekar för att ytterligare förbättra användarens bärupplevelse.
2. TWS hörlursladdningsbox
forma
Mögel är en mycket viktig del av designprocessen för TWS-hörlurar. Till skillnad från icke-märkeshörlurar, som kan använda relativt billiga hanformar, är märkeshörlurar oftast anpassade eller köpta ut direkt, vilket skapar en skillnad från andra produkter. Förbättra konkurrenskraften.
Utvecklingen av hörlursformar kommer att variera i pris beroende på olika produktkrav, allt från grundläggande 500,000 till 1 miljon och 2 miljoner. Formens kvalitet påverkar direkt produktens prestandastabilitet och användarupplevelsen.
Laddningsväska täckaxel, magnet
Laddboxens och magnetens skaftstruktur används huvudsakligen i strömbrytarskyddsstrukturen på laddningslådan i TWS-hörluren. De två spelar en kompletterande roll. Med Hall-elementet realiseras även den automatiska an-/frånkopplingsfunktionen för hörlurarna.
Flaggskeppsnivå mellan till högklassiga produkter klarar sig relativt bra i detta avseende och använder i allmänhet en separat metallaxelstruktur för att förbättra styrkan och livslängden. Med attraktion/avstötning av magneter känns strömbrytaren smidig och bekväm, inte lätt att stänga automatiskt, och strukturen är mycket stabil efter att locket stängts. Low-end produkter använder oftast en integrerad skaftstruktur, som är lätt att automatiskt öppna och stänga locket, och vissa produkter har en lös struktur.

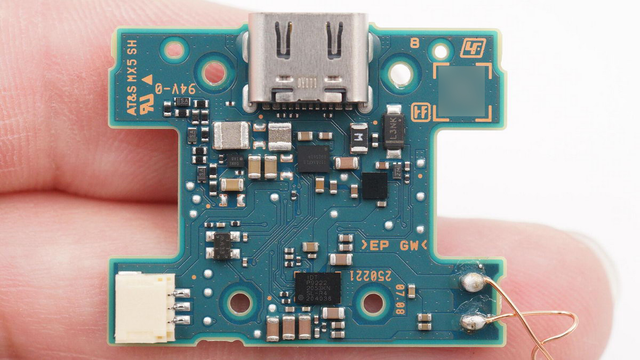

PCB kretskort
Tryckta kretskort, även kända som kretskort, är bärare av elektriska anslutningar för elektroniska komponenter. TWS hörlurar är inget undantag. Den största fördelen med att använda kretskort är att kraftigt minska lednings- och monteringsfel och förbättra nivån på automatisering och produktionsarbete.
Batteri

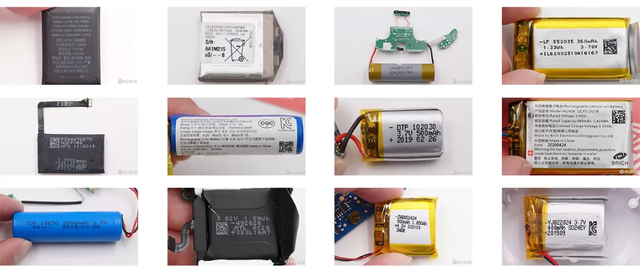

Batterierna i TWS-hörlursladdningsboxen är vanligtvis mjuka polymerbatterier, som huvudsakligen är uppdelade i två typer: fyrkantiga mjuka batterier och cylindriska batterier, som är ansvariga för att ge reservenergi till hörlursbatteriet och den interna kretsen i hörlurarna. laddbox. Under normala omständigheter används bara ett batteri i laddningsboxen och kapaciteten är 300-600mAh. Men för närvarande har vissa produkter börjat använda tvåbatterilösningen, som kan utnyttja det interna utrymmet bättre, öka batterikapaciteten och därmed förbättra den totala batteritiden.

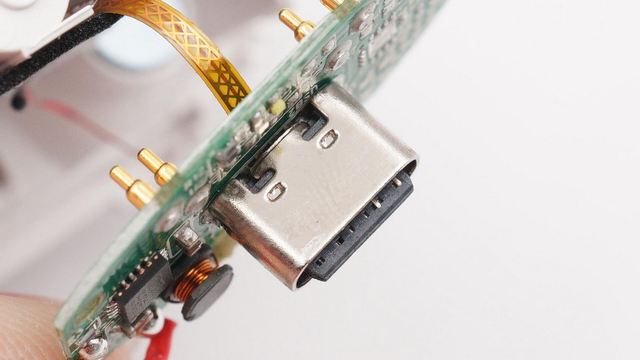

laddningsgränssnitt
USB Type-C är den senaste standarden för USB-gränssnittsform. Typ-C-gränssnittet har fördelarna med liten storlek och kan användas oavsett fram- och baksida. Den har en stark mångsidighet på den nuvarande marknaden för konsumentelektronik. Därför har de nya TWS-hörlursprodukterna uppdaterats till Type-C-gränssnittet, och endast ett fåtal gamla produkter till försäljning har Micro USB-gränssnittet.

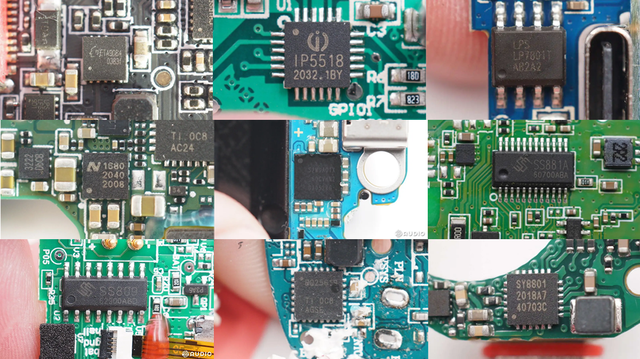

strömhanteringschip
Strömhanteringschippet är installerat i TWS-hörlursfacket, som huvudsakligen spelar två roller: den ena är ansvarig för att ladda batteriet inuti laddningsfacket, och den andra är ansvarig för batteriets förstärkningseffekt inuti laddningsfacket för att ladda hörlurarna . Dessutom är det också nödvändigt att implementera säkerhetsskydd för att förhindra att det inbyggda litiumbatteriet överladdning, överurladdning, överström, kortslutning och andra skyddsfunktioner.
Strömhanteringskretsuppsättningen inkluderar ett laddningschip, boost-omvandlare för synkron likriktning, spänningsregulator för lågt utfall, belastningsomkopplare, ingångsöverspänning, överströmsskyddschip, etc. Det finns tre vanliga lägen för energihanteringschips: den traditionella lösningen av PMIC plus allmänt bruk MCU, den helt integrerade lösningen av laddare plus boost plus MCU single-chip, och lösningen av single-chip laddare plus MCU och plug-in boost.

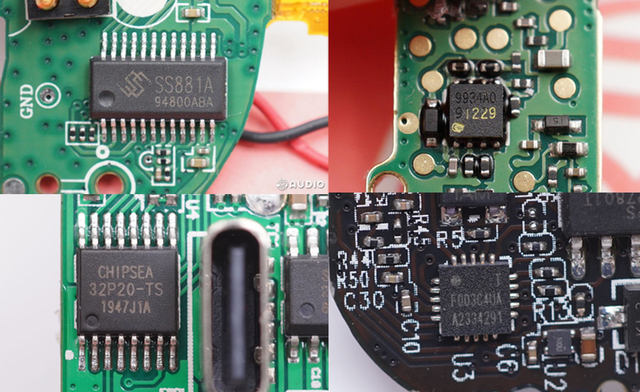

Laddningsfack MCU
MCU är (Microcontroller Unit) mikrokontrollenhet. Huvudfunktionerna hos TWS-headsetets laddningsfack MCU är: laddningshantering (laddning plus förstärkning), interaktionen mellan facket och headsetet (kommunikation, Bluetooth-sammankoppling) och interaktionen mellan facket och mobiltelefonen (exakt kraft The pop -up-fönster visas, använd Bluetooth för datatransparent överföring), trådlös laddning.

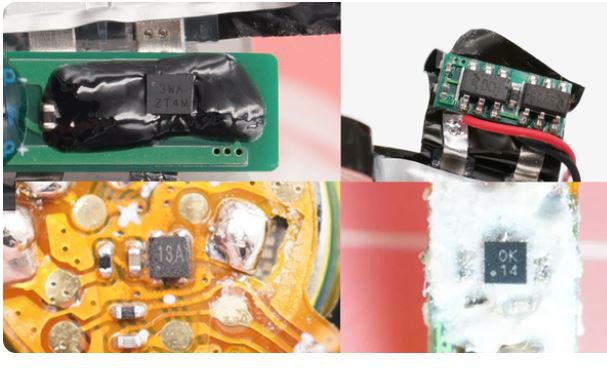

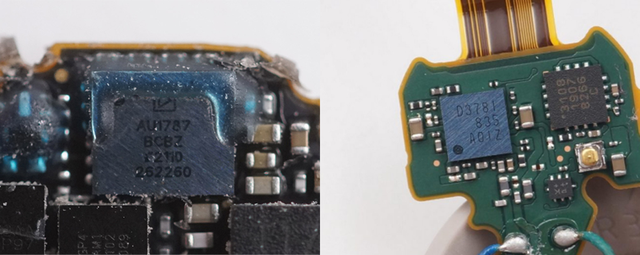

Litiumbatteriskyddschip
Litiumbatteriskyddschippet inser huvudsakligen skyddet av överladdning, överladdning och överström av batteriet genom att detektera batteriets spänning och ström för att säkerställa säker och stabil användning.
Kontakt: BTB-kontakt, metallkupol, metallpogostift
Kontakten är enheten som kopplar ihop de olika komponenterna i TWS-headsetet. Genom anslutningen av dessa kontakter kan TWS-headsetet realisera anslutningsoperationen mellan de olika komponenterna. För närvarande inkluderar produkterna som används i TWS-hörlurar främst BTB-kontakter, metallsplitter, metallrör, etc. Enligt de olika anslutna komponenterna används de mest lämpliga produkterna, vilket minskar arbetskraften och är lätt att upptäcka.

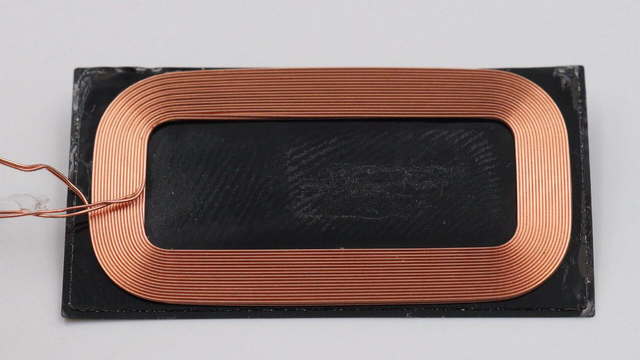

Trådlös laddningsmottagarspole (stöder trådlösa laddningsprodukter)
Trådlös laddning är en funktion som många medelstora till högklassiga flaggskeppsprodukter kommer att bära, vilket ger användarna en mer bekväm upplevelse. Den trådlösa laddningsmodulen består huvudsakligen av en trådlös laddningsmottagningsspole och ett mottagningschip.
Sändningsspolen hos den trådlösa laddaren genererar en viss ström i mottagningsspolen genom den elektromagnetiska induktionseffekten baserad på en viss frekvens av växelströmmen, för att överföra den elektriska energin från den sändande änden till den mottagande änden, med det trådlösa laddningsmottagande chipet , och laddar sedan batteriet i TWS-laddningsboxen som drivs av.

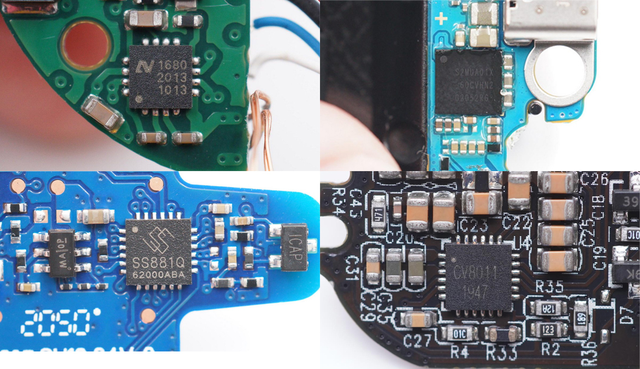

Trådlöst laddningschip (stöder trådlösa laddningsprodukter)
Det trådlösa laddningschippet är ett strömhanteringschip för trådlös ingångsström. Den integrerar laddningsenheten och strömhanterings- och skyddsfunktioner. Den är utrustad med en trådlös laddningsmottagningsspole för att realisera den trådlösa laddningsfunktionen för TWS-hörlursladdningsboxen.

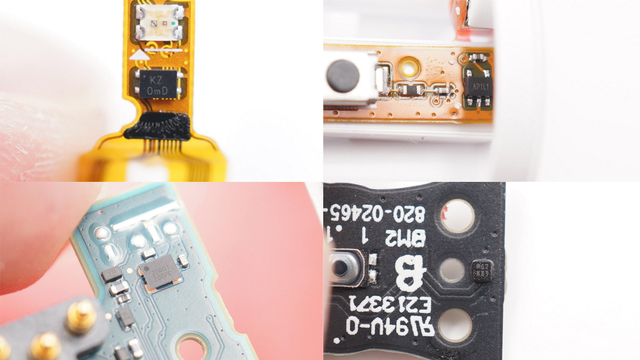

Hallelement
Hall som används i TWS-hörlurar spelar huvudsakligen funktionen av automatisk anslutning och automatisk bortkoppling av strömbrytarhöljet, vilket är mycket bekvämt tillbehörsstöd för TWS-hörlurar. Hall-elementet känner av magnetfältsändringarna när locket på laddningsboxen öppnas och stängs, och meddelar sedan laddningsboxens MCU och headsetet att para ihop eller koppla från den anslutna enheten.

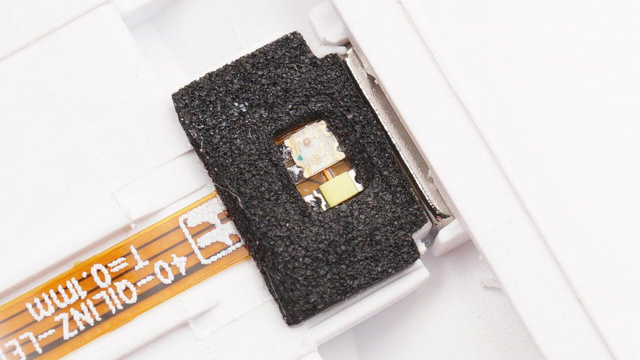

Indikator ljus
Indikatorlampan används för TWS-hörlursladdningsboxen för att återkoppla om återstående ström, laddningsstatus och andra funktioner, som huvudsakligen kännetecknas av antal, olika färger och flimmerfrekvens.
3. Hörlurar
Komponenter som formar, magneter, PCB, kontakter, LED-indikatorer, laddnings-IC och litiumbatteriskydd i hörlurarna har samma funktioner som de i laddningslådan och kommer inte att beskrivas nedan. Främst för att se vad det är för olika komponenter från laddboxen~
forma
TWS-hörlursformen har nämnts ovan, så jag går inte in på detaljer här. Skillnaden mot laddboxen är att hörlurarna är uppdelade i vänster och höger öra, och på grund av de olika bärriktningarna för vänster och höger öra måste vänster och höger öroninsats utvecklas separat, och de flesta av dem är symmetriska mönster .

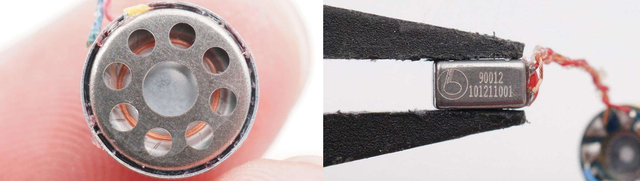

ljudenhet
I TWS-hörlurar spelar ljudenheten rollen att omvandla elektriska signaler till ljudsignaler, främst inklusive rörlig spole och rörligt järn. Dessa två ljudenheter kommer att kombineras eller användas oberoende av varandra. Antalet enheter som används kommer att öka eller minska beroende på ljudkvalitetskraven för headsetet, såsom olika lösningar som enkelverkande spole, enkelverkande strykjärn och dubbelverkande strykjärn. Dessutom har nya lösningar som ringjärnsmoduler och rörliga porslinshögtalare också dykt upp på marknaden.
MEMS mikrofon
MEMS-mikrofonen är en akustisk sensor som använder MEMS-teknik för att omvandla akustiska signaler till elektriska signaler. Dess funktion i TWS hörlurar är främst för ljudupptagning. Med brusreduceringsalgoritmer ger den användare tydliga röstsamtalseffekter och exakt AI. Röststyrning och aktiv brusreducering.
Batteri

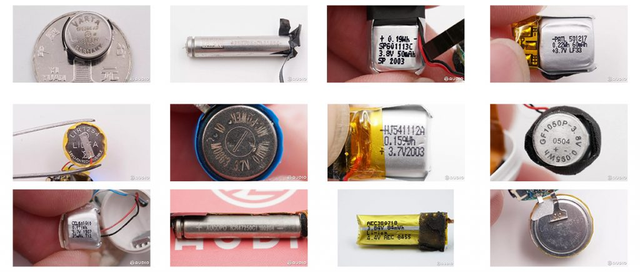

Båda hörlurarna i TWS hörlurar kräver inbyggda batterier. För att anpassa sig till olika hörlursformer delas batterier huvudsakligen in i tre typer. Det finns tre typer av mjuka polymerbatterier, knappbatterier och nålbatterier, som är lämpliga för olika utseendedesigner, med en kapacitet på 30-60mAh, och som används för interna kretsar, högtalare och andra komponenter.

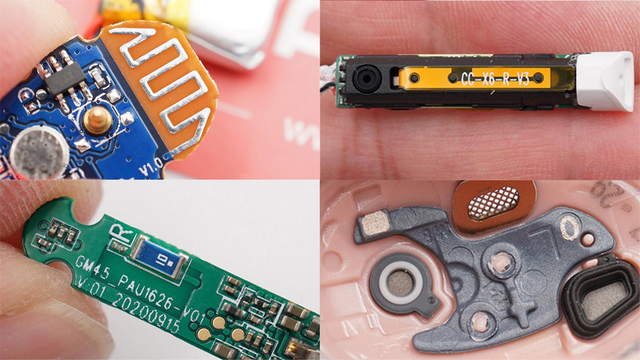

Bluetooth-antenn
Antennen är en av de viktiga funktionella komponenterna i TWS-headsetet för att uppnå trådlös anslutning. Den omvandlar huvudsakligen den högfrekventa strömenergin som utmatas av Bluetooth-chipet till elektromagnetiska vågor för strålning, eller omvandlar rymdelektromagnetiska vågsignaler till högfrekvent strömenergi och skickar den till mottagaren. De huvudsakliga Bluetooth-antennerna som används i TWS-headset inkluderar tryckta antenner, FPC-antenner, keramiska antenner och LDS-antenner.

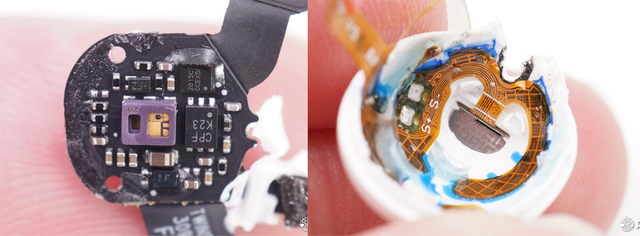

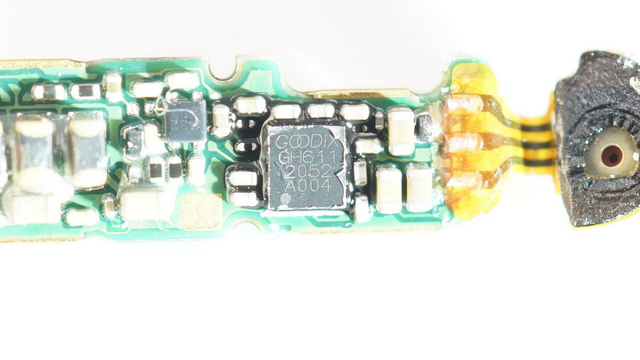

Inörondetekteringssensor
In-ear-detektering i TWS-hörlurar realiserar den automatiska pausen när hörlurarna tas bort, och uppspelningsfunktionen återupptas automatiskt när hörlurarna bärs. Det används också för att identifiera det enstaka/binaurala bärläget för att växla, och för att växla mellan headsetet och mobiltelefonluren under ett samtal. De nuvarande TWS-hörlurarna är huvudsakligen realiserade av en optisk infraröd laser och kapacitiv induktion.
kapacitiv beröringssensor
För närvarande, på TWS-hörlursmarknaden, består styrningen av hörlurar huvudsakligen av tre metoder: fysiska knappar, pekknappar och tryckkänsliga knappar. Pekknappar är den mest använda lösningen för närvarande, som kan stödja flera kontrolllägen för enkelklick, dubbelklick, trippelklick, långtryck och glidning. En kapacitiv beröringssensor är den komponent som ger stöd åt den, med beröringsdetektion IC, för att uppnå exakt kontroll av olika funktioner.

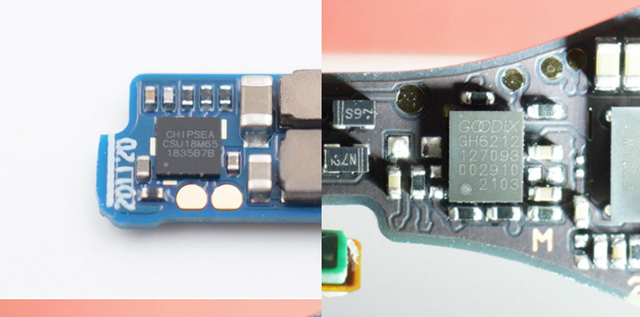

beröringsdetekteringschip
Touchdetektions-IC har nämnts i den kapacitiva touchsensorn. Det används huvudsakligen i TWS-headsetet för att upptäcka tillståndsändringen för sensorn, rapportera den till huvudkontrollchippet och sedan styra de olika funktionerna med huvudkontrollen. För närvarande har många huvudkontrollchips integrerade beröringsdetekteringsfunktioner.
Tryckkänslig sensor (stöder tryckkänsliga knappprodukter)
Trycksensorn är ett interaktivt sätt för den senaste applikationen på TWS-headsetet, som realiserar kontrollen av olika funktioner genom att känna tryckändringen. Den har noggrannhet nära den fysiska knappen men behöver inte öppna hål. Jämfört med pekknappen är kontrollen mer exakt och den undviker stetoskopeffekten som orsakas av oavsiktlig beröring och knackning.
Tryckkänsligt chip (stöder tryckkänsliga nyckelprodukter)
I likhet med touchdetektionschippet som nämns ovan, används det främst i TWS-headsetprodukter som stöder tryckkänsliga knappar. Den används för att detektera status för trycksensorn och rapportera till huvudregulatorn för att styra olika funktioner.
benledningssensor
Benledningssensorer används främst i vissa medel till högklassiga produkter. De använder främst vibrationer för att avgöra om det är den mänskliga huvudrösten. De används för brusreducering i samtal. Benvibrationssignalen kombineras med mikrofonsignalen för att förbättra tydligheten i samtal; den används för röstinteraktion, Voice wake-up funktion för att minska falskt utlösande problem som kan orsakas av externa ljud, förbättra
Benledningssensorer används främst i vissa medel till högklassiga produkter. De använder främst vibrationer för att avgöra om det är den mänskliga huvudrösten. De används för brusreducering i samtal. Benvibrationssignalen kombineras med mikrofonsignalen för att förbättra tydligheten i samtal; den används för röstinteraktion. Röstväckningsfunktionen minskar falskt utlösande problem som kan orsakas av externa ljud och förbättrar interaktionens noggrannhet.
Bluetooth Audio SoC
Bluetooth-ljudhuvudkontrollkretsen är den viktigaste komponenten i TWS-headsetet. Det är grunden för att TWS-headsetet ska kunna realisera funktioner som trådlös anslutning, ljudbehandling, headset-strömhantering och intelligent interaktion. Dess status är likvärdig med CPU-processorn i mobiltelefonen. Headsetet är huvudsakligen anslutet till mobiltelefonen och andra uppspelningsenheter via Bluetooth-teknik, och ljudsignalen som skickas av terminalen överförs till de två headseten samtidigt genom övervakning, vidarebefordran, dubbelkanalsanslutning och andra lägen för att bilda ett stereosystem.
Brusreducerande chip
Brusreduceringschippet används främst i TWS hörlursprodukter som stöder den aktiva brusreduceringsfunktionen. Den används för att behandla den externa brussignalen som samlas in av mikrofonen. Efter bearbetning matas motsvarande omvänd ljudvåg ut, och sedan avger högtalaren den omvända ljudvågen för att ta bort bruset. Men när huvudkontrollchippet börjar integrera den aktiva brusreduceringsfunktionen, används det oberoende externa brusreduceringschippet mindre och mindre.
lagring
Eftersom TWS-headset för närvarande huvudsakligen används med mobila enheter som mobiltelefoner, datorer och surfplattor, finns det inget behov av lagring med stor kapacitet inuti. Minnet i TWS-headsetet används främst för att lagra Bluetooth-kopplingsinformation och olika förinställda funktioner. För närvarande är de flesta produkter också integrerade i huvudkontrollchipet.
3. Sammanfattning
Till skillnad från mobiltelefonprodukter gör den utsökta och kompakta designen av TWS-hörlurar det omöjligt för vanliga konsumenter att ta isär dem själva och självständigt lära sig vilka konfigurationer som används inuti produkterna och vilka funktioner som motsvarar dem. Baserat på nästan 300 rapporter om demontering av hörlurar från TWS har I Love Audio.com denna gång sorterat ut det i detalj för alla. Även om det kan finnas brister hoppas jag att det kan hjälpa några vänner som vill veta mer.
TWS-hörlurar kan bli en mycket populär produkt på den nuvarande konsumentmarknaden, och deras interna konfigurationer ger starkt stöd för dem. Och på grund av volymbegränsningen behöver produkten en mycket hög integrationsnivå för att förverkliga tillämpningen av olika funktioner. "Även om sparven är liten har den alla inre organ" kan mycket levande beskriva TWS-headsetets interna struktur och konfiguration.
Med den snabba utvecklingen av TWS-hörlurar och den ständiga utvecklingen av teknik, såsom strömhanteringschippet i laddningsboxen och huvudkontrollen Bluetooth SoC i hörlurarna, integreras de omgivande små enheterna ständigt och integrationsnivån förbättras ständigt , vilket gör produktkvaliteten mer tillförlitlig. Kontroll och stabilitet är också bättre. Å andra sidan berikas funktionerna hos TWS-hörlurar gradvis, och den högintegrerade interna konfigurationen ger också utrymme för tillämpning av nya funktioner i framtiden.
Ur slutanvändarens synvinkel innebär det att ljudkvaliteten förbättras, fördröjningen minskar, batteritiden blir längre och användarupplevelsen blir bättre och bättre. Med den kontinuerliga berikningen av nya funktioner som aktiv brusreducering och sporthälsoövervakning utökas applikationsscenarierna ständigt, vilket ytterligare förbättrar användarupplevelsen.
