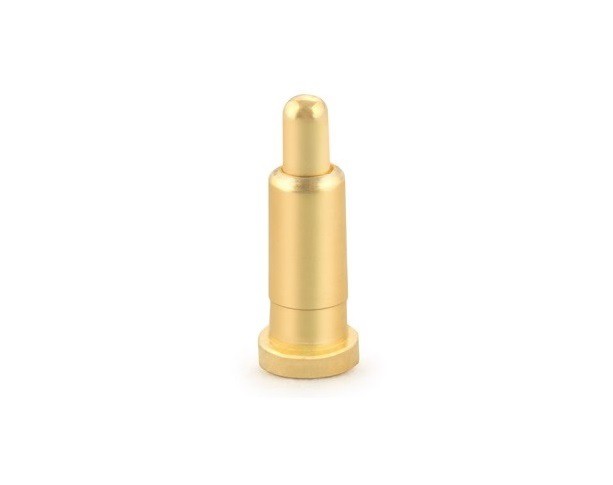

Struktur av pogo-stiftkontakt
Med utvecklingen av marknaden och uppgraderingen av produktteknologin är fler och fler konsumenter inte bara begränsade till produktens multifunktion, utan de strävar också efter ett snyggt utseende och ett litet och tunt utseende. Men för tillverkning och design är en sådan produkt en enorm utmaning för alla elektroniska produktingenjörer. På grund av det strukturella designutrymmet och standardspecifikationerna för kontakterna är det svårt för ingenjörer att ha ett bra val för att slutföra det. Dessutom har pogo-stift uppenbara fördelar när det gäller monteringskostnad, livslängd, provcykel och kostnad i det strukturella utrymmet.
Pogo-stiftets huvudfunktion är överström, allt från 20MA-10A. Främst finns det strikta bestämmelser om diameter, höjd och pläteringskrav för pogo-stiftet.
Pogo-nålen kräver en slät yta till en liten rund halvklot. Nåldesignkrav för POGOPIN pogo-stift.

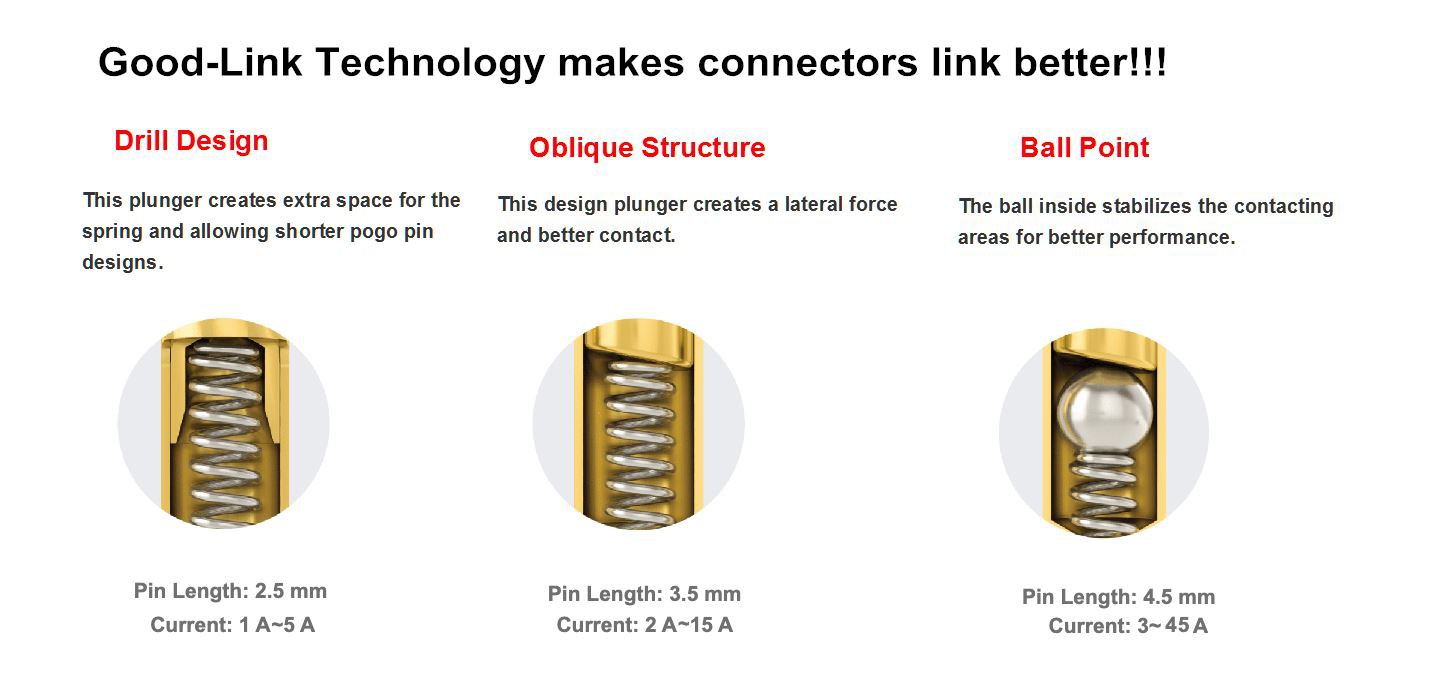

Fasning: För att säkerställa att nålen alltid är i kontakt med nålröret när du arbetar, skar Tyco Hanze den ände av nålen som är i kontakt med fjädern till en fas. Detta designkoncept kan säkerställa en låg och stabil kontaktimpedans för att säkerställa produktens stabila ledning. Bakborrningsdesignen är ett bra val för små kontakter, som kan möta kundernas elasticitetskrav
Längden på den matchande fjädern i denna design kan överstiga nålrörets längd. Vid begränsat utrymme kan utformningen av omvänd borrning erhålla ett stabilt elastiskt slag. Den flatbottnade designen kommer inte att vara otillgänglig på grund av vissa förhållanden på strukturen av nålen och nålröret, vilket gör att strömmen går genom nålröret, och nålrörets vägg kommer att gå rakt längs fjädern, vilket gör att motståndet blir för stort och spänningen faller i en stor båge.
Vi är en tillverkare av pogostift, ett högteknologiskt företag med fokus på precisionsanslutning, teknikutveckling som kärnan och integrera R&D, produktion och försäljning.
