Reflowlödning och våglödning i Pogo Pin Project
I allmänhet använder Pogo Pin-kontakter två lödningsmetoder: återflödeslödning och våglödning.

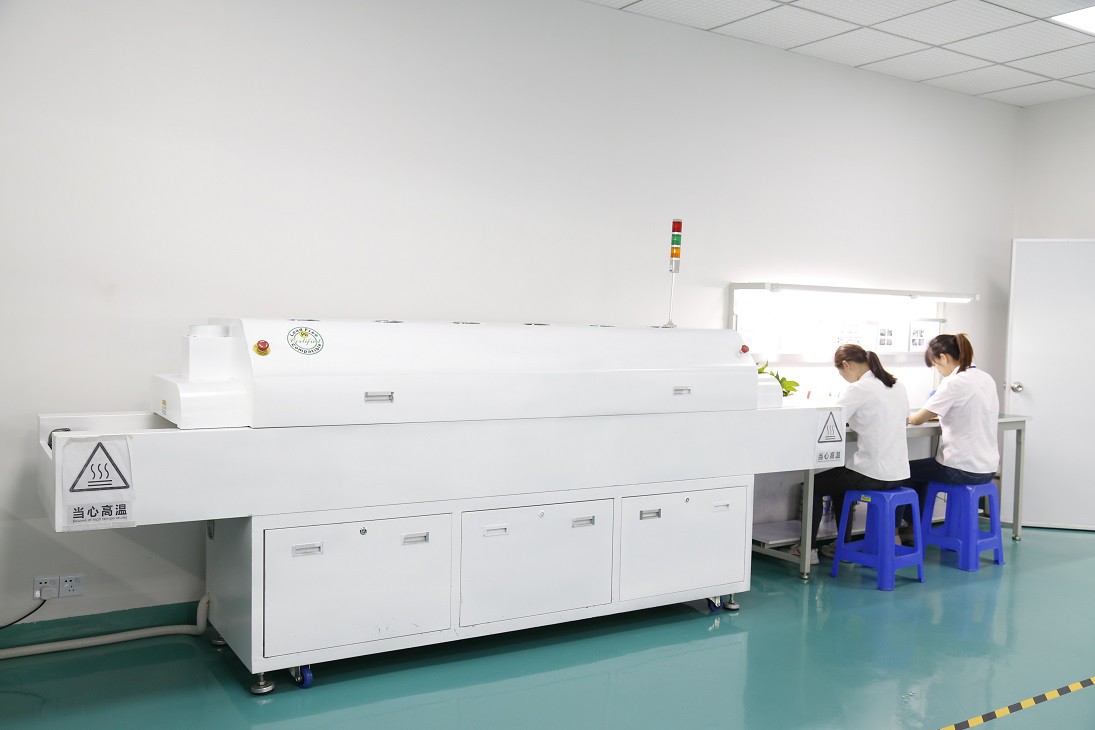

Återflödeslödning avser att borsta en lödpasta på ytan av kuddarna (kontaktdynor) på kretskortskortet. Efter anslutning av en eller flera elektroniska komponenter utförs lödning genom uppvärmning i en återflödesugn med flera temperaturer för att uppnå permanent härdningsbindning.
Dagens digitala elektroniska produkter utvecklas i riktning mot ultrasmå, ultrafina och ultratunna. Designutrymmet för den interna strukturen blir mer och mer kompakt, kretskortsdesignlayouten blir mer och mer kompakt, terminalprodukterna uppdateras snabbare och snabbare och försäljningsvolymen ökar. Det blir högre och högre, och våglödning och handlödning har inte kunnat möta sin utveckling. Endast genom att använda återflödeslödningsteknik kan högprecision, högeffektiv och högkvalitativ SMT-lappproduktion utföras. Pogo Pin-kontakter används ofta i konsumentelektroniska mobilterminaler och industriella elektroniska produkter på grund av deras ringa storlek, höga livslängd, stora ström, vackra utseende och bekväma strukturella design för designingenjörer.
Pogo Pin-kontakter finns tillgängliga på två sätt:

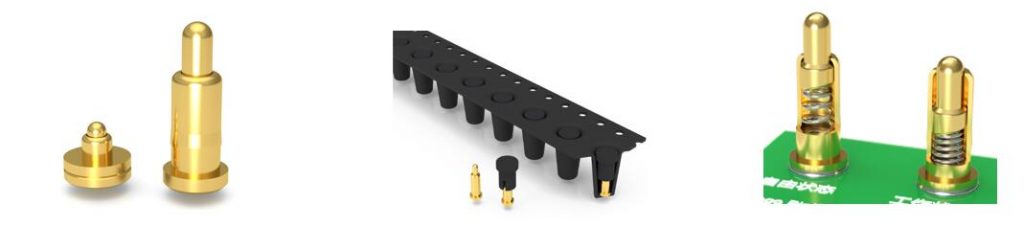

Den första är den plattbottnade patchtypen, som är monterad på ytan av PCB-kudden. Vi kallar det SMT ytmonteringsteknik, som visas nedan:

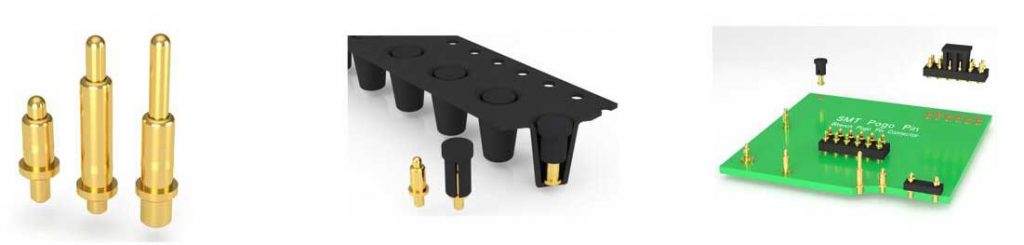

Den andra är stiftet med ändstiftet insatt i PCB-kortets hålsvetsning, vi kallar det plug-in SMT lappsvetsning, vilket också är en typ av återflödeslödning. Syftet med att använda denna metod är att förbättra komponenternas gripkraft. Det är fastare förbundet med PCB-kortet. Enligt nedanstående:
2. Våglödning

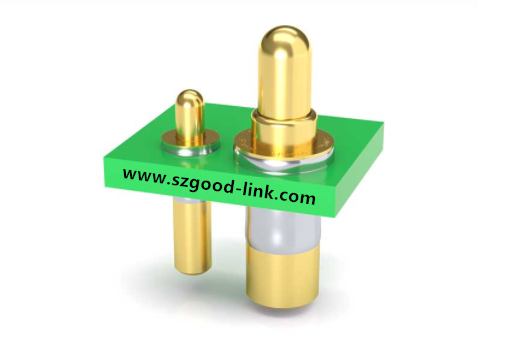

Våglödning är en process för lödning av komponenter med smält lod som bildar lödvågstoppar. Denna metod för lödning kräver att man först sätter in komponenternas stift i hålen på kretskortet. Våglödning är lämplig för kraftiga elektroniska komponenter med plug-in-stift, men inte för självviktiga elektroniska komponenter. Mycket lätt och stiftlös lödning av SMD elektroniska komponenter.
