Pogo-stift för TWS-laddningslösningar
Jämfört med vanliga trådbundna hörlurar är Bluetooth-hörlurar mer bekväma att använda. Med den kontinuerliga uppdateringen av tekniken kommer ljudkvaliteten i Bluetooth-hörlurar närmare och närmare trådbundna hörlurar; sedan Apple iPhone 7 har 3,5 mm hörlursuttaget avbrutits, vilket är ännu viktigare. Utvecklingen av Bluetooth-headset.

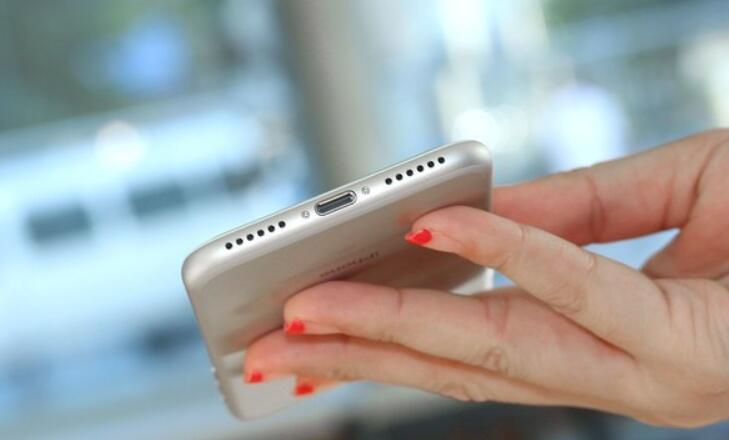

iPhone utan det traditionella 3,5 mm-uttaget för hörlurar
Den mest uppenbara skillnaden mellan Bluetooth-hörlurar och traditionella trådbundna hörlurar är att det inte finns någon lång hörlurskabel, och ljudsignaler tas emot via Bluetooth, så Bluetooth-hörlurar har oberoende kretsar och strömförsörjning och kan laddas för daglig användning som en mobiltelefon; idag vill vi Den här artikeln introducerar de typer av pogo-stift som används i TWS (True Wireless Stereo) Bluetooth-headsetets laddningsfack.
På TWS-hörlursladdningsboxen har vi sett olika specifikationer av pogo-stift (pogo pin-kontakter), inklusive 2Pin, 3Pin, 5Pin, etc. Användningen av pogo-stift är vanlig, och det hela är uppdelat i 2Pin pogo-stift och 3Pin pogo stift. och fler pins. Så vad är användningen av så många pogo-stift?

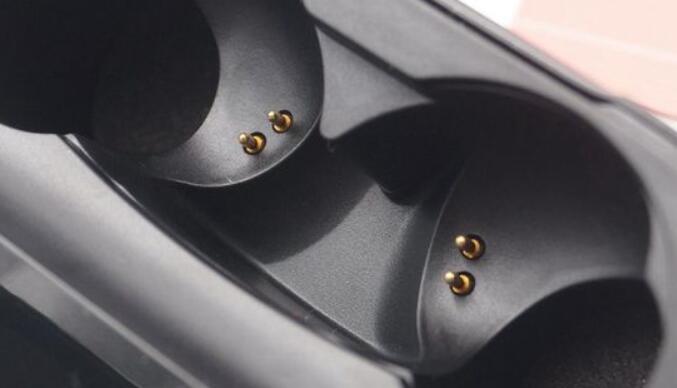

1. Lösningar med 2-stifts pogo-stift:
Designen av 2Pin pogo-stiftet är den vanligaste på marknaden, och denna design kan möta de stela behoven för laddning av TWS-headset. De två stiften är positiva respektive negativa och används för att överföra strömmen från batterifacket i TWS-laddningsboxen till hörlurarna. På detta sätt, om TWS används som ett Bluetooth-headset för samtal, fungerar ett headset och det andra headsetet kan placeras i laddningsfacket för att fylla på strömmen; en sådan användningscykel kan möta behoven av ultralång batteritid.
Tidigare kunde 2Pin pogo-stift inte ta hänsyn till kommunikation när de levererade ström. Därför, för att lägga till personliga funktioner, testade TWS-hörlursfabriken 3Pin pogo-stift, 5Pin pogo-stift och andra designscheman, vilket också gav ökad produktvolym och svårighet att montera. Det är komplicerat och medför en kostnadsökning.
2. 3Pin pogo pin lösning
Designen på 3Pin fjäderhylsan, förutom 5V laddning och jordning, lägger till ett stift för headsetets batterispänning, som används för att mäta headsetets verkliga effekt.

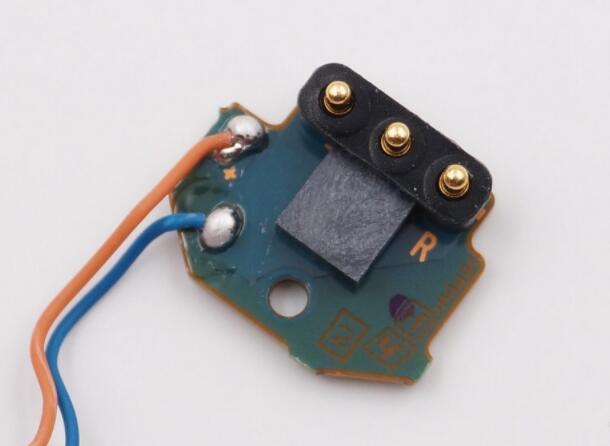

3-stifts laddningsstift 3-stifts laddningsstift

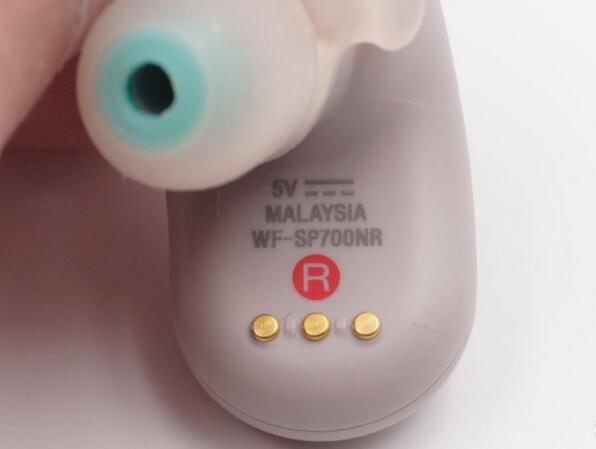

TWS Bluetooth-headset med 3-stifts laddningsstift TWS Bluetooth-headset med 3-stifts laddningsstift

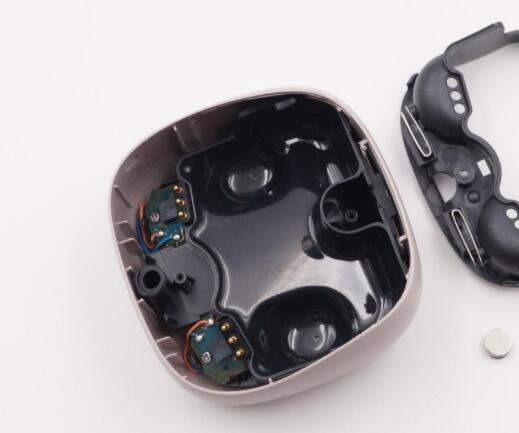

3-stifts laddningsstift för laddningsfodral för Bluetooth-headset 3-stifts laddningsstift för laddningsfodral för Bluetooth-headset
3. 5Pin pogo pin lösning
Designen på 5Pin fjäderhylsan tar hänsyn till ovanstående två syften och har fler funktioner.
Den här typen av design kan bara ses i avancerade TWS Bluetooth-headset, som är relativt sällsynta. Den kan användas för dataöverföring i headsetets interna lagring, firmwareuppgradering av headsetet, protokolldatakommunikation och andra funktioner.
