En grundläggande introduktion till POGO PIN

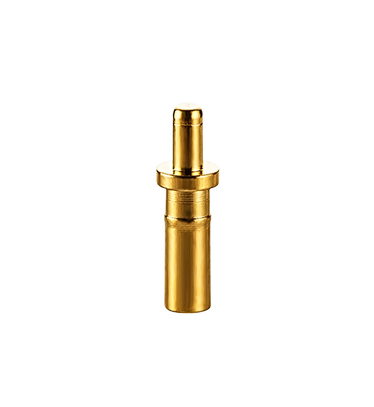

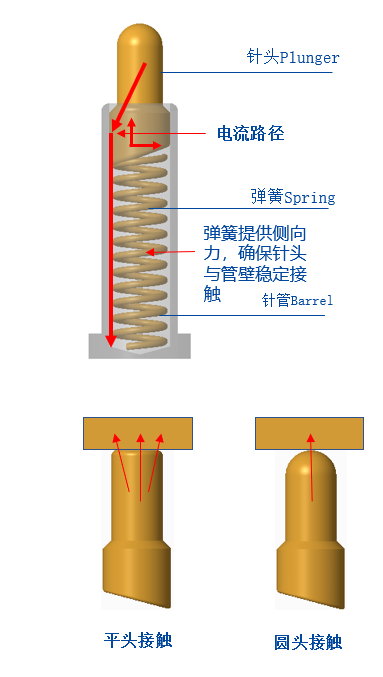

Varför har POGO PIN en fasad struktur: Botten av kolven på Pogo Pin är vanligtvis en fasad struktur. Den avfasade strukturens funktion är att säkerställa att Pogo-stiftet håller nålen (kolven) i kontakt med nålens innervägg (röret) när den arbetar så att strömmen huvudsakligen passerar igenom. Guldpläterad nål (Plunger) och nål (Tube) för att säkerställa stabiliteten och låg impedans för Pogo Pin.
Varför använder POGO PIN en rund huvudstruktur? Eftersom Pogo Pin vanligtvis är relativt liten är elasticiteten som krävs inte så stark. Om den används på en powerbank eller belysning är elasticiteten fyra till femhundra gram eller till och med ett eller två kilo. Naturligtvis är det bättre att göra det platt. , Kontaktytan på det platta huvudet är betydande, och dess kraft är tillräcklig för att bryta oxidskiktet på kontaktytan och göra det helt i kontakt. De flesta av de runda huvudena används på TWS Bluetooth-headset och smarta armbandsklockor. Den maximala elastiska kraften överstiger inte 150 gram (den elastiska kraften hos laddningsboxens fingerborg är mellan 20-35gf), och kontakten mellan ytan och ytan kommer att spridas, och kopparpelaren vid hörlurarna slutet kommer inte att brytas. Oxidskiktet är otillräckligt, vilket resulterar i dålig kontakt och dålig kontakt. Vid denna tidpunkt, om en rund huvudstruktur används för att skapa punkt-till-yta-kontakt, samlas den elastiska kraften på en punkt, och kontakten kommer naturligtvis att vara mycket mer tillräcklig.
Prestandaparameter/prestandaparameter
nyckelprestandaparametrar
A. Arbetsspänning: Mindre än 12 volt DC
B. Märkström: 1.0 Ampere /Pin
C. Arbetstemperatur: -40 grad till 85 grader .
D. Förvaringstemperatur: 25 grader plus /-3 grader .
E. Arbetsmiljöns luftfuktighet: 10 procent RH till 90 procent RH
F. Hållbarhet (livslängd): 10,000 cykler.
G. Kontaktresistans: 200 mOhm Max. @arbetsslag
(Under arbetstakt: 200mOhm/Max)

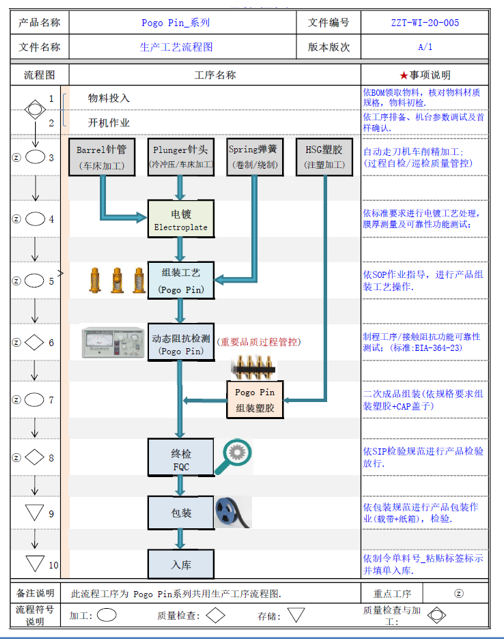

Pogo Pin Tillverkningsprocess
Pogo-stift Monteringsmetod/produktmonteringsmetod
Stift (kolv): Förgylld mässing (C36{{10}}4), tjockleken på elektropläteringsskiktet varierar beroende på olika applikationer. I allmänhet, nickelpläterad 1,25~2,5um (omvandlat till 50~100µ") och sedan guldpläterad 0,075 ~0,75um (omvandlat till 3~30µ"), eller kompositplätering.
Nålrör (Barrel): Förgylld mässing (C36{{10}}4), tjockleken på elektropläteringslagret varierar med olika tillfällen. I allmänhet, nickelpläterad 1,25~2,5um (omvandlat till 50~100µ") och sedan guldpläterad 0,075 ~0,75um (omvandlat till 3~30µ") eller kompositplätering.

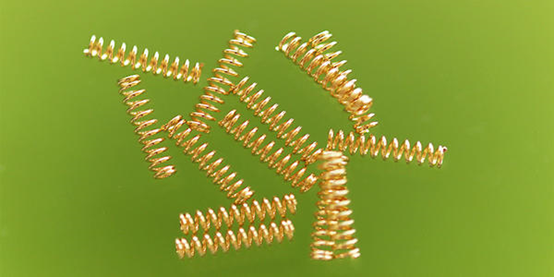

Fjäder: SUS 304 eller SWP (pianotråd)
Hus: PA46, PA9T, varav PA4T och LCP kan användas som halogenfritt material
Lock (CAP): PA46, PA9T, varav PA4T och LCP kan tillverkas av halogenfria material

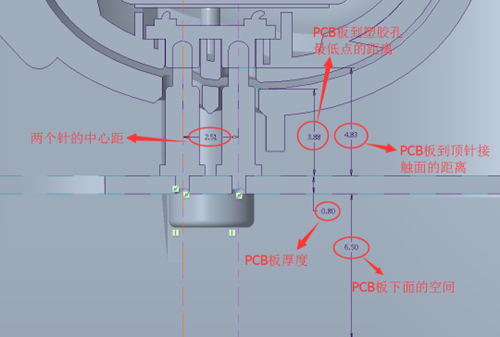

Vilka parametrar måste bekräftas när du använder Pogo-stift i front-end-design?
① Bekräfta avståndet från PCB-kortet till kontaktytan på kopparpelaren på hörlursänden (det vill säga arbetshöjden för POGO PIN-koden).
② Bekräfta avståndet från PCB-kortet till plastytan på laddningslådan (det vill säga den maximala höjden på POGO PIN-nålen, nålen får inte överstiga denna höjd).
③ Bekräfta avståndet mellan PIN-nålens mitt och cirkelns mitt
(Bekräfta storleken på hatten när du tejpar senare, för att förhindra störningar under SMT-lappning).
④ Bekräfta storleken på PCB-kortet och utrymmet under kortet
(Optimerad och förbättrad för POGO PIN).
PS: Diametern på PCB-kortet rekommenderas att vara 1,6 mm, och fingerborgen rekommenderas att göras till en genomgående struktur så att effekten blir bättre och har följande fördelar: ① Plåstret är fastare; ② Nålrörsutrymmet ökas, nålen är förpressad mer och kontakten är mer tillräcklig.
Varför ska nålens botten vara avfasad: Om den görs platt kommer strömmen att ledas av fjädern som ställer höga krav på fjädern och fjädern är så tunn att den lätt brinner ut.
