POGO PIN design och tillverkningsprocess
Hur man väljer en lämplig POGO PIN-kod
1. En bra POGO PIN-kod måste uppfylla följande tre punkter:
①Pålitlig kvalitet
②Stabil prestanda
③ Uppfyll kraven.
Snabb leverans av beställningar är också mycket viktig. Det är bäst att gå till POGO PIN-kontakttillverkaren för att undersöka. Fabrikens omfattning, framgångsrika lösningar, bearbetningsutrustning, produktionskapacitet och FoU-kapacitet, alla påverkar direkt produktkvalitet, leveranskapacitet och teknisk support. Zhongzhengtian har fördelar i designschemat, massproduktionskostnad och leveranskapacitet för varor i branschen. Välkommen vänner att komma till fabriken för kommunikation.
POGO PIN följer tre, tre och fyra principer
1,40 procent av problemen härrör från en design
Utformningen av den främre änden är orimlig, och den bakre änden är värdelös (till exempel är fingerborgsmunstycket högre än plastplanet, PIN-nålsavståndet är oregelbundet, etc.).
2,30 procent av problemen härrör från kommunikation
I det tidiga skedet var kommunikationen av olika tekniska krav inte tydlig, och den faktiska användningen av produkten var inte tydlig, vilket också var en av huvudorsakerna till frekventa problem (till exempel används RF fingerborg som fingerborg för laddningen box, den faktiska arbetshöjden stämmer inte överens med ritningen, centrumavståndet är inte bekräftat, etc.). Förstå kundens funktionella krav och tillämpningsområde, och kan mer rimligt rekommendera specifikationerna och parametrarna för Pogo-stift;
3,30 procent av problemen härrör från processen
Monteringen av produkten har flera procedurer, och POGO PIN-koden är oåterkallelig skadad på grund av felaktig användning i tillverkningsprocessen (till exempel är munstycket skadat, främmande föremål i röret, SMT-kastning, etc.).
Grundläggande introduktion av POGO PIN

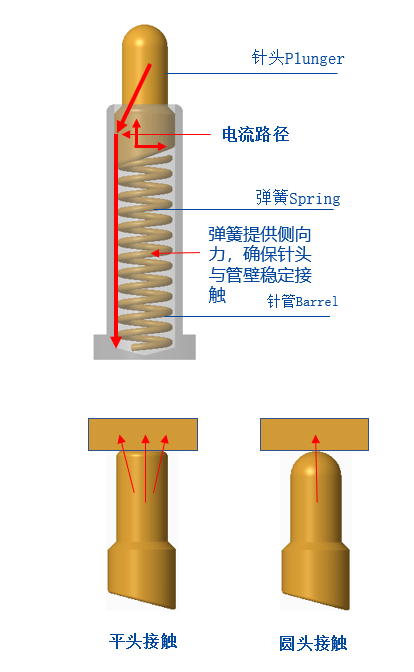

Varför har POGO PIN en fasad struktur: Botten av kolven på Pogo Pin är vanligtvis en fasad struktur. Den avfasade strukturens funktion är att säkerställa att Pogo-stiftet håller nålen (kolven) i kontakt med nålens innervägg (röret) när den arbetar så att strömmen huvudsakligen passerar igenom. Guldpläterad nål (Plunger) och nål (Tube) för att säkerställa stabiliteten och låg impedans för Pogo Pin.

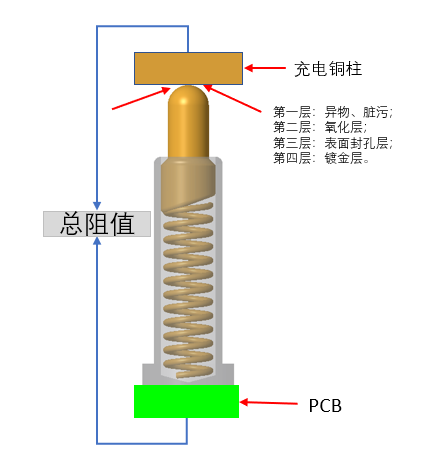

Varför använder POGO PIN en rund huvudstruktur? Eftersom Pogo Pin vanligtvis är relativt liten är elasticiteten som krävs inte så stark. Om den används på en powerbank eller belysning är elasticiteten fyra eller femhundra gram eller till och med ett eller två kilo. Naturligtvis är det bättre att göra det platt. , Det platta huvudet har en stor kontaktyta, och dess kraft är tillräcklig för att bryta oxidskiktet på kontaktytan för att få det i full kontakt. De flesta av de runda huvudena används på TWS Bluetooth-headset och smarta armbandsklockor. Den maximala elastiska kraften överstiger inte 150 gram (den elastiska kraften för laddningslådans fingerborg är mellan 20-35gf), och den elastiska kraften från kontakten mellan ytan och ytan kommer att spridas, och kopparn kolumnen vid hörlursänden kommer inte att brytas. Oxidskiktet räcker inte till, vilket resulterar i otillräcklig kontakt och dålig kontakt. Vid denna tidpunkt, om en rund huvudstruktur används för att skapa punkt-till-yta-kontakt, samlas den elastiska kraften på en punkt, och kontakten kommer naturligtvis att vara mycket mer tillräcklig.
Prestandaparameter/prestandaparameter
nyckelprestandaparametrar
A. Arbetsspänning: Mindre än 12 volt DC
B. Märkström: 1.0 Ampere /Pin
C. Arbetstemperatur: -40 grad till 85 grader .
D. Förvaringstemperatur: 25 grader plus /-3 grader .
E. Arbetsmiljöns luftfuktighet: 10 procent RH till 90 procent RH
F. Hållbarhet (livslängd): 10,000 cykler.
G. Kontaktimpedans: 200 mOhm Max. @arbetsslag
(Under arbetstakt: 200mOhm/Max)

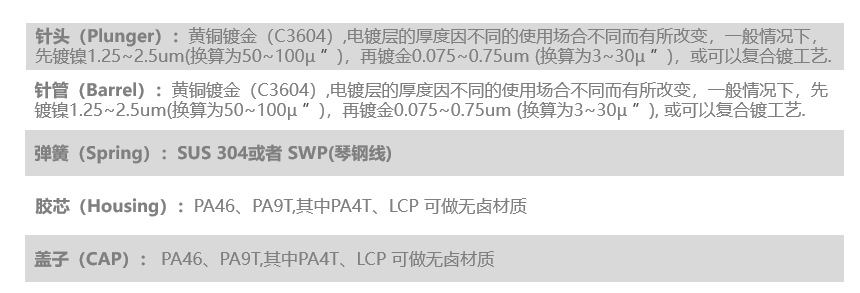

Tillverkningsprocess/制造工艺

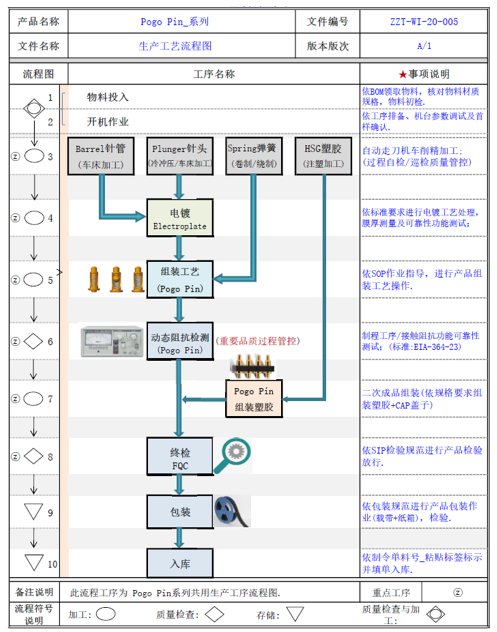

Produktmonteringsmetod

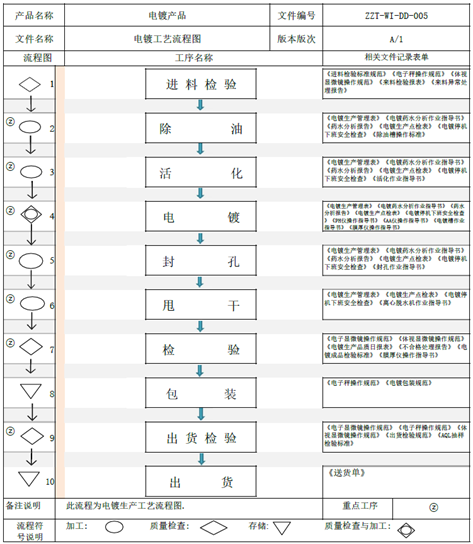

Galvaniseringsprocessflöde
Vilka parametrar behöver bekräftas i frontend-design
① Bekräfta avståndet från PCB-kortet till kontaktytan på kopparpelaren på hörlursänden (det vill säga arbetshöjden för POGO PIN-koden).
② Bekräfta avståndet från PCB-kortet till plastytan på laddningslådan (det vill säga den maximala höjden på POGO PIN-nålröret, nålröret får inte överstiga denna höjd).
③ Bekräfta avståndet mellan PIN-nålens mitt och cirkelns mitt
(Bekräfta storleken på hatten när du tejpar senare, för att förhindra störningar under SMT-lappning).
④ Bekräfta storleken på PCB-kortet och utrymmet under kortet
(Optimerad och förbättrad för POGO PIN).
PS: Diametern på PCB-kortet rekommenderas att vara 1,6 mm, och fingerborgen rekommenderas att göras till en genomgående struktur så att effekten blir bättre och har följande fördelar: ① Plåstret är fastare; ② Nålrörsutrymmet ökas, nålen är förpressad mer och kontakten är mer tillräcklig.
Varför ska nålens botten vara avfasad: Om den görs platt kommer strömmen att ledas av fjädern som ställer höga krav på fjädern och fjädern är så tunn att den lätt brinner ut.
