Designkrav för Pogo-stiftanslutningsänden
Pogo Pin-kontakt består huvudsakligen av 6 delar, nämligen nålskaft, fjäder, keramisk pärla, nålrör, plast, lock (grundläggande kundinstallationskrav kan utrustas med plastlock för att skydda nålskaftet). Låt's ta en titt på formkraven för kontaktterminalen på pogo-stiftkontakten.
1. Designkrav för slutet av kontakten:

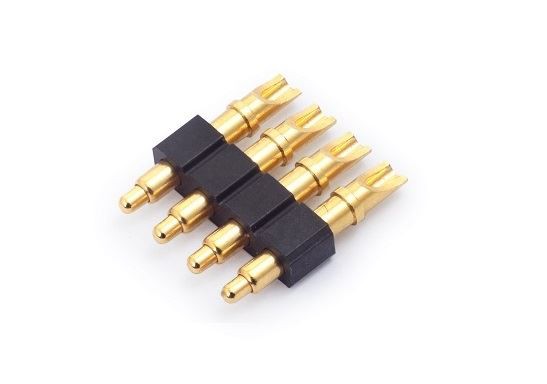

är en icke-standardtyp av kontakt, designad enligt kabelkraven för hela maskinen, bekräfta först storleken på plug-in-änden, produktinstallationsformuläret, utseendeläget och kabelspecifikationen. När kabeln inte kan fastställas, är principen att följa att ledningshålet utformas enligt kontaktartikelnumret. Ledningshålet kan uppfylla kraven för stora trådmåttsledningar. Förhållandet mellan diametern på trådens kärntråd till svetskoppens innerdiameter är vanligtvis 0,5-0,7; Vid anslutning av en tråd är designprincipen att diametern på kabelkärnan och kontaktens anslutningshål är lämplig, och förhållandet mellan diametern på trådkärnan och svetshålets innerdiameter är vanligtvis 0,6-0,8.
2. Krav på formuläret för slutet av kontakten:
I pogo-stiftkontakten är kontakten en viktig del av kontakten, som huvudsakligen bär signalöverföringen. I konstruktionen av kontaktdonet är kontakten sammansatt av den passande änden och bakänden. Den passande änden är vanligtvis sammansatt av elastiska delar och stela delar för att säkerställa tillförlitligheten hos kontakten mellan kontakten och uttaget; kontaktens slutända är att realisera kabelanslutningen mellan utrustningen, sammankopplingen mellan de tryckta korten, eller kabeln och Sammankopplingen mellan korten används för kabelanslutning. Kontaktens anslutningsände har en svetstrådstyp, en krymptrådstyp och en isoleringsgenomträngande typ (IDC, lödfri lindningstyp, används för tryckta skivor, kontakter Avslutningsformer inkluderar raksvetsning, böjsvetsning, ytmontering och svetsning- fri tryckning typ.
