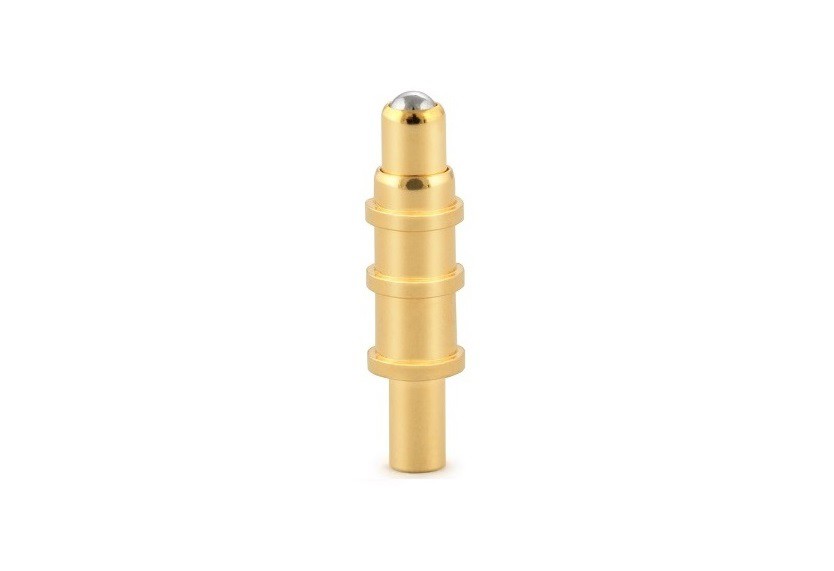

Pogo stiftkontakt kontaktände design och krav
1. Designkrav för ändkontakten
är en icke-standardtyp av kontakt. Den är designad enligt kabelkraven för hela maskinen. Först är det nödvändigt att bekräfta storleken på plug-in-änden, produktinstallationsmetoden, utseendet och kabelspecifikationen. Om det är svårt att bekräfta kabeln, designa ledningshålet enligt kontaktnumret. Ledningshålet kan tillgodose behoven hos stora trådmåttsledningar. Förhållandet mellan diametern hos trådkärnan och svetskoppens innerdiameter är i allmänhet 0,5-0,7; Vid anslutning av en tråd är designprincipen att diametern på kabelkärnan och kontaktens anslutningshål är lämplig, och förhållandet mellan diametern på trådkärnan och svetshålets innerdiameter är i allmänhet 0,6-0,8.
2. Krav på form av slutkontakt
I pogo-stiftkontakten är kontaktstycket en oumbärlig del av kontakten, och dess huvudsakliga funktion är att ansvara för signalöverföringen. I designprocessen av kontaktdonet bildas kontakten av den passande änden och bakänden. Den passande änden är vanligtvis sammansatt av elastiska delar och stela delar för att säkerställa tillförlitligheten av kontakten mellan kontakten och uttaget; kontaktens slutända är ansvarig för kabelanslutningen mellan utrustningen, sammankopplingen mellan de tryckta korten, eller Sammankopplingen mellan kabeln och kortet används vid anslutningen av kabeln. Kontaktens terminalände kan delas in i fyra typer: svetstrådstyp, krymptrådstyp, isoleringsgenomträngande typ och lödfri lindningstyp; applikation På det tryckta kretskortet kan kontaktavslutningsformerna delas in i fyra typer: raksvetsning, krökt svetsning, ytmontering och lödfri inpressningstyp.
