Hur säkerställer man tillförlitligheten hos den interna anslutningen av elektroniska produkter?
Elektroniska produkter som smartphones, bärbara enheter och bärbara enheter blir gradvis populära i Kina, och frekvensen av användning av kort-till-bräda fjäderhylskontakter har också ökat. Som konsumenter är strävan efter en cool produktupplevelse ett aldrig sinande krav, och lättare och tunnare produkter har blivit mer moderiktiga. Men för tillverkare av fjäderfästens kontakter har det blivit ett problem hur man säkerställer tillförlitligheten hos de interna anslutningarna av elektroniska produkter.

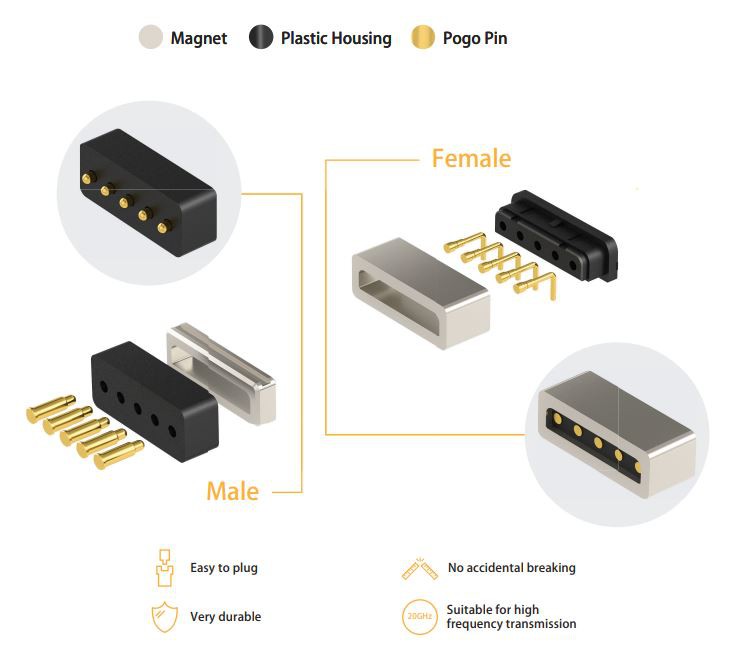

Generellt sett används pogo-stiftkontakten för att ansluta två PCB eller PCB och FPC för att realisera den mekaniska och elektriska anslutningen. Dess kännetecken är att han- och honfjäderhylsan pogo-stiftskontakter är ihopparade, så fjäderhylsan Plastkroppen och terminalen på pogo-stiftkontakten har strikta matchningskrav.
Flexibel anslutning, lätt att installera, lätt att demontera.
Den nuvarande bräda-till-bräda är alla ultralåga höjder för att minska tjockleken på flygkroppen. Den nuvarande världens's kortaste höjd för kombination av kort-till-kort fjäderhylsa är 0,6 mm. Att minimera tjockleken på produkten spelar rollen som anslutning, och detta har lett till fler och fler ultratunna mobiltelefoner på marknaden.
Kontaktstrukturen har stark miljöbeständighet, inte bara flexibel utan även en"fast anslutning" med hög kontaktsäkerhet. För att förbättra den kombinerade kraften hos uttaget och stickkontakten väljs ett enkelt lås i den fasta metalldelen och kontaktdelen. Spännemekanismen förbättrar inte bara kombinationskraften utan ger också en mer plug-in och utdragbar känsla vid låsning. Och vissa tillverkare tillhandahåller en dubbelkontaktstruktur för att förbättra kontakttillförlitligheten. Stiften på stiften har också blivit smalare och smalare. Den nuvarande mobiltelefonen är huvudsakligen 0,4 mm stigning. För närvarande har Panasonic, JAE och andra tillverkare utvecklat 0,35 mm stigning, vilket borde vara den smalaste kort-till-kort fjäderfästet i branschen hittills. 0,35 mm stigning används för närvarande främst i Apple-mobiltelefoner och inhemska avancerade modeller. Dess tillämpning kommer att vara utvecklingsriktningen de senaste åren. Den har den minsta volymen, högsta precision, hög prestanda och andra fördelar, men den har krav på patchar och andra stödjande tekniker. Den är också högre. Detta är det viktigaste problemet som många tillverkare av fjäderhylsa pogo-stiftkontakter behöver lösa, annars blir utbytet mycket lågt.
För att uppfylla kraven för SMT-processen krävs det strikt att hela produktens terminallödningsarea har en bra planaritet. Branschstandarden är vanligtvis 0,10 mm (max), annars kommer det att orsaka dålig lödning med PCB och påverka användningen av produkten. Inflytande.
Den ultrasmala kort-till-bräda fjäderhylsa pogo-stiftkontakten har nya krav för galvaniseringsprocessen. För produkter med en höjd på 0,6 mm och en enskild produkt som är mindre än 0,4 mm i höjd, hur säkerställer man att produktens's guldplätering och plåteffekt inte klättrar in? Detta är det mest kritiska problemet vid miniatyrisering av fjäderfästens kopplingar. Den nuvarande industrins vanliga praxis är att ta bort det guldpläterade lagret med laser för att blockera lödningsbanan, för att lösa problemet med att inte klättra upp i tennet. Denna teknik har dock nackdelar, det vill säga att skala guldet. Samtidigt kommer lasern att skada nickelskiktet, så att kopparn exponeras för luften, vilket orsakar korrosion och rost.
