Hur designar jag TWS-hörlursantennen?
Som en viktig del av Bluetooth-modulen spelar TWS-headsetets Bluetooth-antenn också en viktig roll i TWS-headsetet. Utformningen av Bluetooth-antennen och dess lämplighet med headsetet hjälper till att förbättra överföringskvaliteten på Bluetooth-kommunikation, vilket förbättrar den faktiska användarupplevelsen.
Bland de nuvarande TWS-headseten, de allmänt använda Bluetooth-antennerna är huvudsakligen indelade i fyra typer, nämligen PCB-inbyggda antenner, FPC-antenner, keramiska antenner, och LDS-antenner. Den här gången kommer I Love Audio Network att dela rollen, typerna och designvalen för TWS-headsetets Bluetooth-antenn ur tre aspekter: antennens betydelse i TWS-headsetet, introduktionen av TWS-headsetets Bluetooth-antenn och hur man väljer TWS-headsetdesign.
1. Betydelsen av TWS-hörlursantenn
Från gammaldags radioapparater till nuvarande smarta högtalare, från "storebröder" till smartphones, från traditionella Bluetooth-headset till TWS äkta trådlösa headset. I utvecklingen av konsumentelektronikteknik är antennen en viktig firmware. Med födelsen av begreppet Internet of Everything är antennens roll ännu viktigare för smarta hem, smarta fordon och smarta bärbara enheter som ska anslutas till varandra och styras av en maskin.
TWS-hörlurar är True Wireless Stereo-hörlurar. Huvudanvändningsmetoden är att ansluta till mobila enheter som mobiltelefoner och datorer via Bluetooth-radiofrekvens och sedan överföra ljudinformation till hörlurarna och sedan avkoda och mata ut dem i hörlursänden.
I denna process, Bluetooth-antennen krävs för att fungera som ett "torn" för att kommunicera mellan de två parterna och utföra uppgifterna att skicka och ta emot. Därför kompletterar Bluetooth-chipet och Bluetooth-antennen varandra i TWS-headsetet för att förverkliga trådlöst överförd musikuppspelning och undvika ledningar.
2. Introduktion av TWS-headset Bluetooth-antenn
Som en viktig firmware för TWS-headsetet är den nuvarande utvecklingen av Bluetooth-antenn relativt mogen. Det finns främst fyra typer av PCB-antenn ombord, FPC, keramik, och LDS. Tänk på utseendet på TWS-hörlursprodukten, frekvensbandskraven och kostnaden för att välja den lämpligaste antenntypen.
PCB inbyggd antenn
Som namnet antyder, PCB-antennen ombord är en antenntyp som dras direkt på kretskortet. Det används ofta i kretskort med en frekvensmodul som Bluetooth-moduler, WIFI-moduler, och ZIGBEE-moduler. I TWS-hörlurar, på grund av volymbegränsningen, är tillämpningen av den inbyggda Bluetooth-antennen relativt sällsynt.
PCB-inbyggda antenner kan utformas och implementeras av leverantörer av PCB-kort, som motsvarar kretsdelen av kortet.
Fördelar: PCB-antennen har inget behov av flera felsökningar, och kan dras direkt på kretskortet utan kostnad.
Nackdelar: Det erforderliga området är stort, riktningen är relativt enkel, endast lämplig för ett enda frekvensband, konsistensen hos olika satser av antenner är relativt dålig och antiinterferensförmågan är dålig.
FPC-antenn

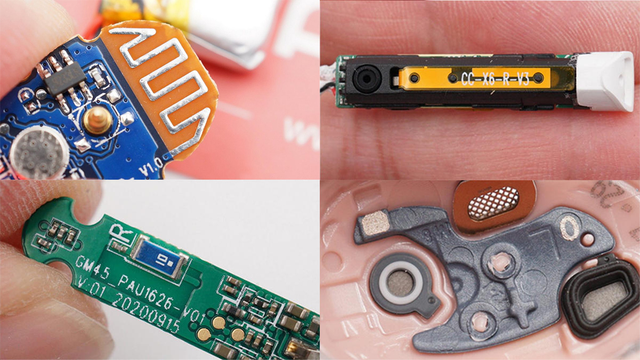

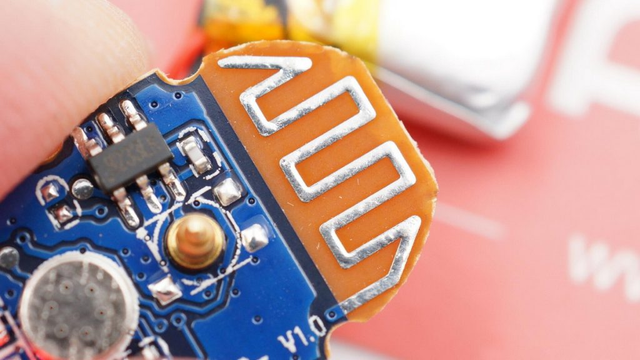

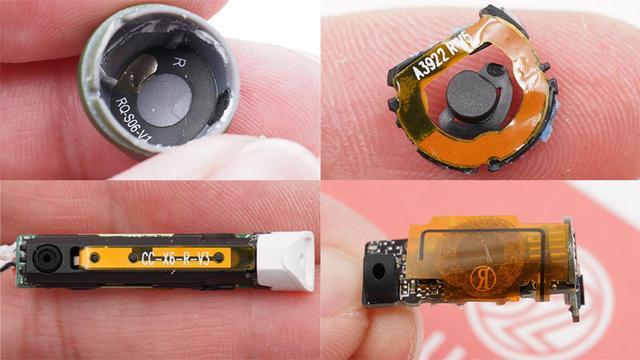

FPC-antennen utvecklades från PCB-antennen ombord. På grund av volymbegränsningen för TWS-headsetet kan utrymmet på det interna moderkortet inte rymma antennen. FPC-antennen motsvarar att ta antennkretsen ur kretskortet och använda andra externa metaller för att göra antennen till en separat komponent. Så att den kan placeras bättre i TWS-headsetets inre utrymme.
FPC-antenn kan realiseras av PCB-kortfabriken för det mjuka kortet och det flexibla materialet.
Fördelar: Tillämpligt på de flesta små elektroniska produkter är frekvensbanden som kan tillverkas också rika, prestandan är bättre och kostnaden är lägre.
Nackdelar: Varje produkt måste felsökas individuellt och korrigeras manuellt.
LDS-antenn
LDS-antennen är en ytterligare uppgradering av FPC-antennen. Även om FPC-antennen har kunnat använda headsetets inre utrymme i stor utsträckning, behöver den fortfarande ett plant plan för att fästa det.

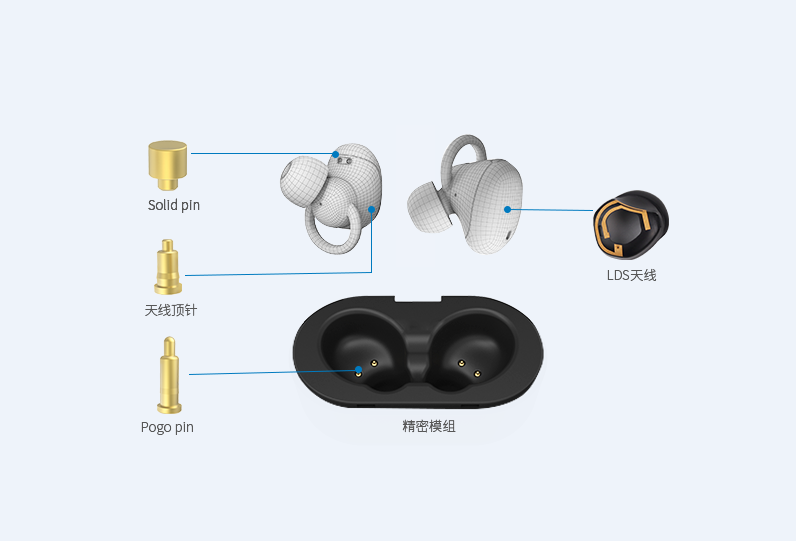

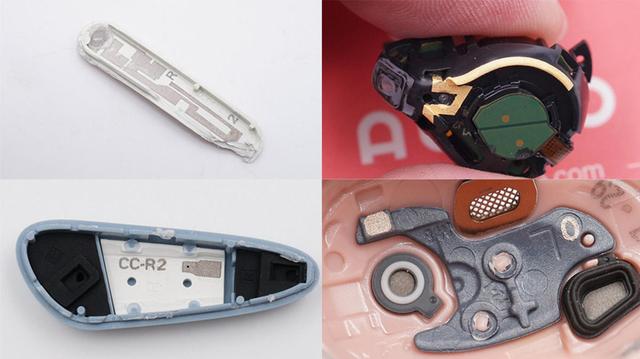

LDS-antennen använder laser direktgjutningsteknik, som använder laserteknik för att direkt bilda metallantennmönster på fästen, täckplattor etc., som kan laseras till oregelbundna ytor inuti hörlurarna, vilket ytterligare utnyttjar hörlurarnas inre utrymme.
Tillverkare av LDS-antenn för laserbearbetning, laserteknik och galvaniseringsteknik kan stödja den.
Fördelar: Alla riktningar kan stödjas och har stark acceptans.
Nackdelar: Kostnaden är dyrare, och det finns speciella krav på materialet på produktens yttre yta.

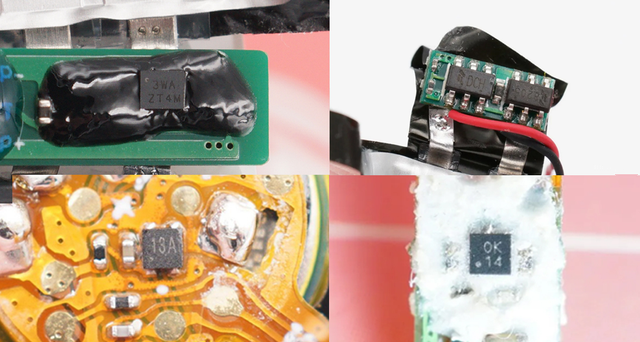

Keramisk antenn
Den keramiska antennen är en annan antennprodukt som används ofta i Bluetooth-modulenheter. Det är uppkallat efter användningen av keramiska skal. Den är huvudsakligen uppdelad i två typer: blockkeramisk antenn och flerskikts keramisk antenn.
Den keramiska bulkantennen är att skriva ut antennens metalldel på den keramiska snabba ytan, och den keramiska antennen med flera lager kan skrivas ut på varje keramiskt dielektriskt skikt enligt designkraven, vilket minskar antennens storlek.
Fördelar: Liten storlek, enkel applikation, låg kostnad, bra prestanda och tar bara upp ett litet utrymme.
Nackdelar: Kraven på frigångsområdet är relativt höga, riktningen är relativt enkel och det finns krav på placeringspositionen.

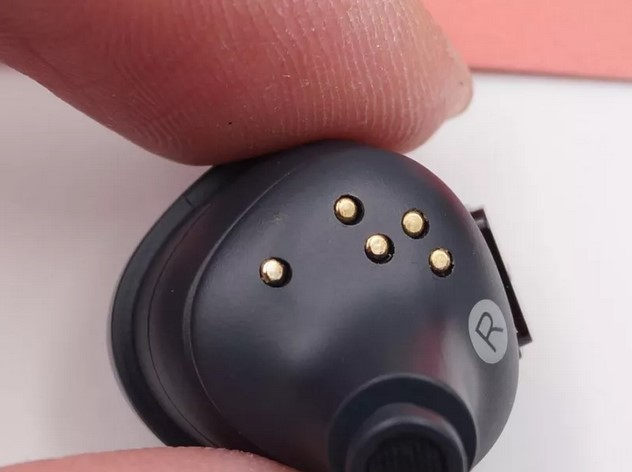

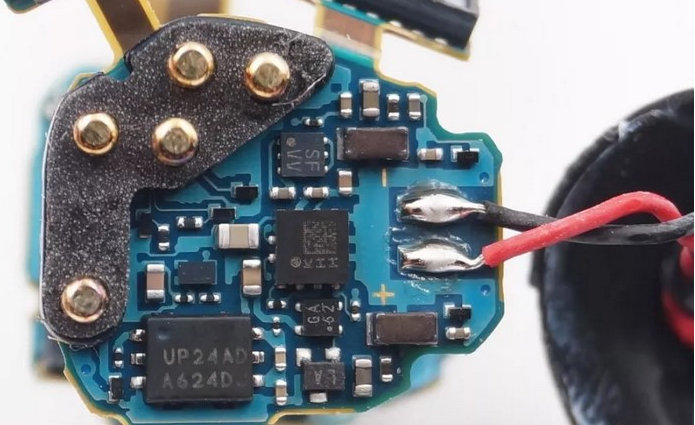

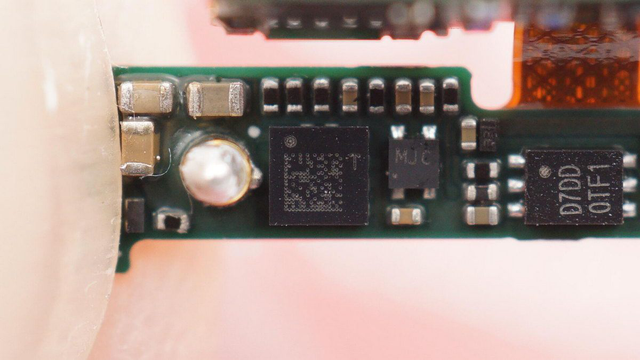

Pogo stift antenn
Hur man väljer rätt antenn
Teoretiskt sett, när det gäller kostnad, PCB- och FPC-antenner kostar mindre, keramiska antenner är måttliga och LDS-antenner är dyrare; och när det gäller utrymmesutnyttjande är LDS-antenner de mest flexibla och kan utnyttja headsetets interna utrymme fullt ut.
När det gäller prestanda är sändnings- och mottagningsfunktionerna för externa antenner i allmänhet bättre än för inbyggda antenner. TWS-headset är utformade med inbyggda antenner på grund av volymbegränsningar och bärbarhetskrav. Prestandan är relativt likartad, och det är nödvändigt att omfattande överväga en mängd olika faktorer för att välja en lämplig antenn.
Utformningen av BLUETOOTH-antennen på TWS-headsetet påverkar överföringskvaliteten på Bluetooth-kommunikationen, vilket i sin tur påverkar den faktiska användarupplevelsen. Valet av en Bluetooth-antenn påverkas av många faktorer som prestanda, frekvensband, kostnad och användningsutrymme. Endast genom att överväga de specifika produktförhållandena och användningsscenarierna och välja en lämplig antenn kan produktens maximala prestanda utövas.
Sammanfatta
Den faktiska användarupplevelsen av TWS-hörlurar kräver superposition av många faktorer för att ge en perfekt effekt. Som huvudkomponent i TWS-headsetets Bluetooth-antenn fungerar den som en bro för kommunikation mellan TWS-headsetet och mobila enheter och ger garantier för stabiliteten i BLUETOOTH-anslutningen till TWS-headsetet och kvaliteten på ljudkvalitetsöverföringen.
För närvarande, de viktigaste Bluetooth-antennprodukterna som används i TWS-headset på marknaden inkluderar främst PCB-inbyggda antenner, FPC-antenner, keramiska antenner, och LDS-antenner. Var och en av de fyra produkterna har fördelar och nackdelar och måste beaktas när det gäller prestanda, frekvensband, kostnad, användningsutrymme etc. för att välja den lämpligaste antennprodukten och förbättra produktens prestanda och konkurrenskraft.
Populariteten hos TWS-hörlurar har snabbt drivit uppgraderingen av relaterade industrikedjor. Framsteg inom Bluetooth-moduler, Bluetooth-teknik, antenner och relaterad teknik säkerställer anslutningsstabilitet, ljudkvalitet och andra aspekter av prestanda. De nuvarande TWS-hörlurarna har sällan upplevt frånkoppling i det tidiga utvecklingsstadiet, och ljudkvaliteten har skadats och de intermittenta uppspelningsproblemen har börjat uppstå på ett avstånd av tre eller fem meter, vilket effektivt har förbättrat användarens faktiska användarupplevelse.
