Hur man korrekt väljer testpogo-stiftet
Alla som någonsin har utfört mätning och testning vet att exakta data beror på testinstrumentets design och mätmöjligheter. Men få människor vet att designkvaliteten, tillverkningsprocessen, kompatibiliteten och prestandaspecifikationerna för testlinjer och kontakter är lika viktiga som testinstrument. Därefter kommer vi att fokusera på de fem specifika kriterierna för korrekt val av testtrådar och fjäderpogostift.
Först, säkerhet:
Samma som strömförsörjningskraven måste instrumentets testkablar och pogostift uppfylla strikta säkerhetskrav på grund av direktkontakt med höga spänningar, särskilt i linje med de internationella IEC1010-spännings- och kategorikraven, nämligen CATI, CAT II, CAT III eller CATIV . Andra krav i IEC1010 inbegriper även transienttestning, dielektrisk hållfasthetsspänning eller testning för att verifiera att produkten har tillräcklig isolering och uppfyller kraven för ström, elektriskt spelrum, exponerad metallfjäderhylsa och slaghållfasthet. Testnålar av god kvalitet, tillsammans med viktig personlig skyddsutrustning som handskar och ögonskydd, utgör en del av de personliga skyddsåtgärder som definieras i NFPA70E-standarden.
För det andra, robusthet och hållbarhet:
Testkablar och kontakter av hög kvalitet kommer inte att försämras prestanda på grund av daglig friktion som att dra, trycka och punktera. Båda ändarna av testlinjen bör ha väldesignade anti-stresshöljen. Testfjäderhylsan ska vara en härdad metall som tål upprepade anslutningar och kan överföra korrekta data varje gång.
Jämfört med billiga material kan den specialtillverkade flertrådiga förtenna berylliumkoppartråden ge flexibilitet, långvarig hållbarhet, utmärkt ledningsförmåga och precision. Andra faktorer inkluderar den interna svetskvaliteten på pogostiftet och kontakten och materialets temperaturområde.
För det tredje, designprestanda och indikatorer:
Det är mycket viktigt att utformningen av testfjäderhylsan och testklämman är bekväm eller inte. En bekväm greppyta som är lätt att greppa hjälper till att hålla nålen stadigt i handen och en kraftig fjäderklämma säkerställer en stadig anslutning. Anslutningen ska vara enkel och matchande delar ska kunna glida ihop utan ansträngning utan ansträngning. Kontakterna på högkvalitativa kontakter bör vara nickelpläterade eller guldpläterade bearbetade mässingskontakter, inte bara gjuten mässing. Användningen av guldpläterade kontakter ger noggrannhet och oxidationsbeständighet, vilket ger en hållbar, säker och pålitlig anslutning.
Designindexet för testlinjen och fjäderhylsan bör överensstämma med det matchande testinstrumentet. Om indexet är mindre än testinstrumentet kommer instrumentets verkliga värde att reduceras kraftigt. Till exempel är oscilloskopets bandbredd 100M, och bandbredden för den matchande oscilloskopnålen är bara 50M, då blir oscilloskopet 50M.
För det fjärde, högpresterande applikationer:

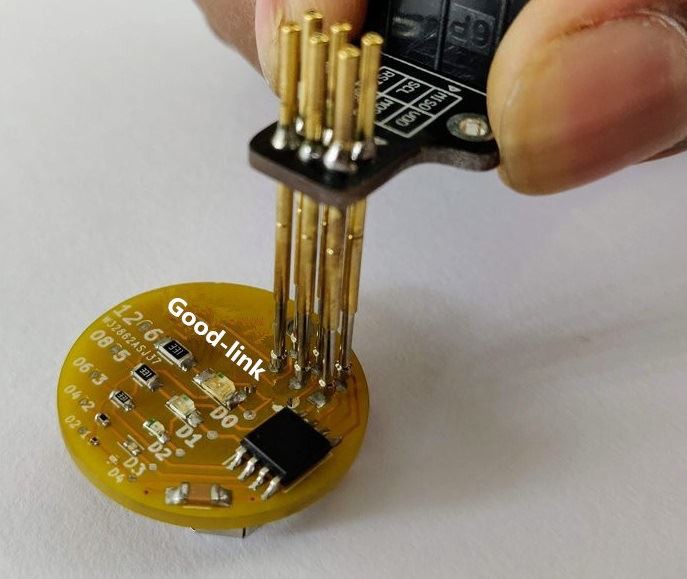

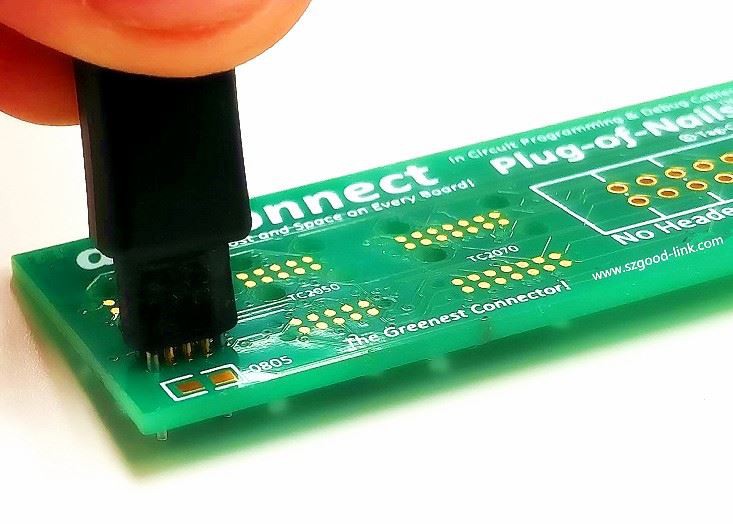

Från en fjäderbelastad pogo-stift och en fin och lätt nål för elektronisk kretstestning till en vass pogo-stift i rostfritt stål och en stark nål lämplig för industriell användning, tar designen av nålen nu hänsyn till olika applikationers behov. Enpunktsnålar är till exempel den vanligaste formen av nålar. De flesta mätare tillhandahåller en enpunktstestlinje, vilket är ganska användbart för ett brett utbud av testapplikationer. En vass fjäderhylsa är ett bättre verktyg för att mäta mycket små kontaktpunkter på kretskort med hög densitet. Även om de lätt skadas, kan pogostift vanligtvis slipas om eftersom det inte finns någon plätering på dem.
Nålen med en infällbar fjäderhylsa är ansluten till en rostfri ståltråd med mycket tunn diameter. Förutom änden av nålen är hela tråden täckt av ett isolerande skikt för att förhindra oavsiktlig kontakt från att orsaka kortslutning och skada chipet. Krok tång fjäder fingerborg är lämplig för att hålla anslutningen på plats, vilket är bekvämt för hands-off operation. Använd testklämmor av olika storlekar för enkel testning av IC-chips. IC-testklämmor är idealiska verktyg för att sondera flera stift på ett IC-chip. De är mycket lämpliga för att hitta en av många chiptrådar. SMD-nålar kan användas för testning av fasta punkter på ytmonterade skivor (SMD). Denna typ av testning kräver användning av en mycket tunn och vass fjäderhylsa till beröringspunkter på mycket små kretskort, såsom MINI GRIP-XB/100 minitestklämmor. Micro SMD-klämman är utformad för att klämma fast de fina stiften på SMD-chippet. BNC-adapterkabeln (kort patchkabel med små kablar) gör det lättare att installera RF-kontakten från kretskortet för signaltestning...
För det femte, testlinjeanslutningskontakt:
Enligt standarder, säkerhet och faktiska behov har testledningskontakten olika applikationer och standardkontakter och uttag. Oscilloskopet har till exempel en BNC-kontakt, multimetern har en 4 mm banankontakt och spektrumanalysatorn har en kontakt av N-typ, etc. Olika applikationer har olika anslutningar. För att matcha varandra har olika adaptrar (koppling) dykt upp på marknaden. Adapter), adaptrar (adaptrar), adapterkablar, anslutningskablar, grenkablar m.m.
Sammanfattningsvis är det de fem specifika kriterierna för korrekt urval av testlinjer och pogostift som vi har beskrivit idag. Enligt dessa fem punkter har alla också en djupare förståelse för pogo pins.
