Pogo Pin Connectors: En fjädrande lösning för elektriska anslutningar
Pogo-stiftkontakter, även kända som fjäderbelastade kontakter, är en typ av elektriska kontakter som använder fjäderbelastade stift för att få kontakt och slutföra en krets. De används ofta i hemelektronik och testutrustning där det behövs en tillförlitlig anslutning som enkelt kan kopplas ihop och avkopplas.
Hur Pogo Pins fungerar
En pogostift består av en ledande axel med en fjäder inuti. Spetsen är pläterad med ett ledande material som guld över nickel för att förhindra korrosion och förbättra ledningsförmågan. Fjädern ger "studsen" som ger pogo-nålar deras namn, som kommer från Pogo, seriefiguren som hoppar på en pogo-pinne.

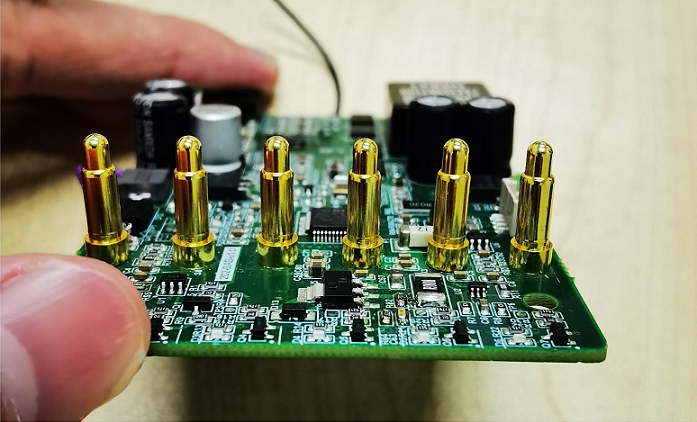

När pogo-stiftet trycks på en dyna eller stift på ett kretskort, komprimeras fjädern och den ledande spetsen kommer i kontakt. Fjädern utövar konstant kraft för att upprätthålla en tillförlitlig anslutning samtidigt som den tillåter viss variation i parets höjd eller planhet. När den inte är ihopkopplad dras fjädern tillbaka och drar spetsen säkert tillbaka in i stifthuset.
Fördelar med Pogo Pins
Pogo-stift erbjuder flera fördelar jämfört med andra kontakttyper:
- Lågt kontaktmotstånd på grund av guldplätering och fjädertryck
- Inget behov av att manuellt koppla ihop/oparade anslutningar
- Tolerant mot smuts, olja och andra föroreningar
- Kan kompensera för lätt snedställning mellan matchande ytor
- Lång livslängd med minimalt slitage efter upprepade parningscykler
- Enkel design utan separata höljen eller låsmekanismer
Ansökningar
Några vanliga applikationer som använder pogo-stiftkontakter inkluderar:
- Testa fixturer som behöver göra tillfälliga anslutningar till kretskort
- Programmerare för prototypframställning och lågvolymproduktion
- Batterikontakter i konsumentenheter
- Prober som används för testning och felsökning i kretsar
- Sammankopplingar mellan PCB i elektroniska enheter där kort kan behöva bytas ut mot uppgraderingar eller reparationer
Pogo-stift ger en mångsidig och pålitlig lösning för både temporära och semipermanenta elektriska anslutningar över en mängd olika applikationer. Deras fjäderbelastade design absorberar variation och tål upprepade parningscykler, vilket gör dem väl lämpade för prototypframställning, testning och serviceapplikationer.
