Det grundläggande designkonceptet,Kolvdesign, ochArbetshöjd av Pogo Pin
Det grundläggande designkonceptet för Pogo Pin（fjäderbelastad kontakt）:
De elektriska egenskaperna kommer aktivt att hitta vägen med minst motstånd för att leda strömmen, det bästa tillståndet
Strömmen kommer att ledas från nålskaftet till väggen på det yttre röret och sedan till PCB:n. Vid denna tidpunkt är motståndsvärdet det minsta.
Den grundläggande kolvdesignen för Pogo-stiftet（fjäderbelastad kontakt）:
Bias svans
Bias Tail-designen är den vanligaste och billigaste att producera med en bra balans mellan prestanda, pris och storlek. Denna design kan garantera stabil bottenimpedans.
Fördel: Lågt och stabilt motstånd
Tillbaka borr
Den bakre borren används vanligtvis i en miljö med små kontakter, som trådlösa hörsnäckor, smartphones eller små IoT-enheter. den lilla storleken kan uppfylla kundernas elasticitetskrav eftersom fjäderlängden på denna design kan överstiga nålrörets längd. I vissa fall där utrymmet är begränsat.
Kondesign
Denna typ av design är det bästa valet för kopplingen med höga koncentricitetskrav eftersom fjädern bäst kan ställas in direkt på stiftaxelns avsmalnande ändstift. avsmalnande stjärt på botten av stiftaxeln placeras på insidan av fjädern, för att minska skakningen av stiftaxeln. Fördel: Lätt att vända, liten skevhet, låg kostnad.
Boll Design
Kuldesignen är det bästa alternativet för utmanande miljöer som tunga maskiner, laddning och medicinska tillämpningar, kontakten är stabilare och hög ström är viktigt.
Fördel: Stabilt motstånd, kan gå igenom hög ström

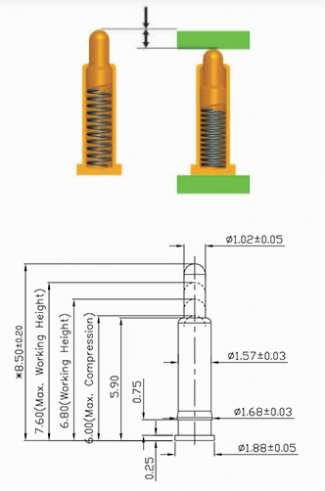

Den grundläggande arbetshöjden för Pogo-stiftet (fjäderbelastad kontakt):
I allmänhet är kompressionsmängden under drift 2/3 av den totala rörelsen, om kompressionsmängden är tillräcklig är den positiva kraften för låg så att impedansen inte är stabil.
Att använda en pogo-stift på arbetshöjd kommer att öka hållbarheten och prestandan för kontakten avsevärt.
Batterikontaktplattan eller guldfingret som ansluter pogostiftet ska vara fritt från smuts, oxidation etc.
Vänligen begränsa användningen inom de specifikationer som anges på ritningen.
