7 funktioner för att använda Pogo Pin
Kontakter laddade med pogo-stift (även kända som Pogo Pin Connectors) blir gradvis populära och används i produkter av stora välkända tillverkare. Till exempel Apple och Microsoft.
Om ursprunget till Pogo Pin
Som de 7 skälen som nämns i rubriken, förklarar följande kort ursprunget till pogo-nålen. Kontaktdon har i allmänhet använts i mer än 50 år. Ingenjörer med högre tjänsteår rekommenderade först inte pogo-nålar. De trodde att användningen av pogo-stift var instabil, lågström, känslig för alla vibrationer och inte lämplig för annan dataöverföringsutrustning.
Sedan halvledartestindustrin har blomstrat de senaste åren har prestandan hos fjäderbelastade teststift förbättrats avsevärt. Som svar på den tekniska utvecklingen krävs att produktstorleken minimeras. För att uppfylla kontaktspecifikationerna appliceras halvledarprocessteststift på pogo-stiftkontakter. Pogo-stiftet som gjorts av mittproben är nästan mindre än 2 mm, och mindre än 0.1 mm är sällsynt.
Undrar du varför pogo-stiftkontakter är så populära nuförtiden?
Varför är det tillämpligt på många applikationer? låt mig berätta för dig!
1. Jämförelsevis lägre kostnad
De flesta kontakter använder en stämplingsprocess, där metallplåten görs till lämplig form med hjälp av moduler. Klicka på den här videon för att lära dig mer om processen!
Däremot använder pogostiften en svarvningsprocess för att snabbt vända metallbeståndet utan ytterligare skrapning av ändarna. Skillnaden mellan de två processerna är kostnaden för att tillverka modulerna. Moduler kan kosta upp till $5,000, och dessa ingår naturligtvis i kostnaden och är en av de faktorer som påverkar priset på produkten. Kostnaden beräknas enligt följande:
Kontaktpris plus modulkostnad/kvantitet=slutpris per enhetskontakt
0.4USD plus 3500USD/10.000=0.75USD
Speciellt för ett litet antal kontakter som behöver anpassas är fjäderbelastade kontakter det mest effektiva alternativet. I det illustrerade exemplet kan spridningen öka med upp till 80 procent.
2. Förbättra användarupplevelsen
Fjäderbelastade kontakter är väldigt bekväma, och i Apples produkter är vi ganska säkra på att så är fallet. När jag först använde Apple-surfplattans magnetladdare var jag ganska förvirrad. Så länge den är nära den bärbara datorn kommer laddaren att kopplas direkt till datorn, vilket är väldigt bekvämt att använda och har en smart design.
När dessa produkter har förbättrats lite kan de skapa imponerande resultat för konsumenterna och locka fler varumärkeslojala kunder. Pogo-stift förbättrar kundupplevelsen, särskilt genom att använda automatiserad och konsekvent användning.
3. Mer lämplig för användning i liten storlek

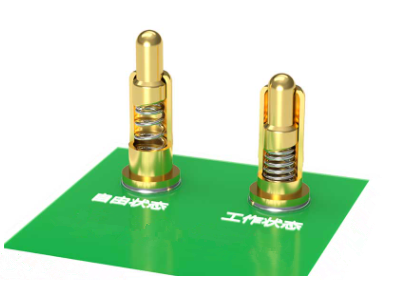

De flesta kontakter är stabila men relativt skrymmande, annars är de små men skadas lätt. Fjäderkontakten kombinerar dock ovanstående två fördelar, och storleken är extremt liten, men den tål 1,000,000 gångers användning. När spiralfjädern är jämnt sammanpressad ökar fjädern trycket i kröken. På grund av den speciella inre fjäderdesignen kan den bibehålla en liten Fördelarna med storlek och stabilitet.
4. Alternativet med längst livslängd
Kontakter som bär pogo-stift är extremt hållbara. Till skillnad från andra kopplingar, när pogo-stiften pressas vertikalt, kan alla komponenter minska en viss mängd slitage på varje komponent under pressningsprocessen. Problemet är att när kontakten sätts i kommer det att uppstå repor på båda sidor, vilket kommer att förstöra ytbeläggningen, minska strömbärförmågan och allvarligt påverka den större kraft som krävs för att använda plug-in kontakten. Men när komponenterna i pogo-stiftet gnider, utan att kors påverkar nålskaftet och nålröret, kommer ingenjören att begränsa och specificera friktionskraften som genereras internt.
5. Hög toleranstolerans
Pogo-stiftkontakten ger ett högre rörelseutrymme än den interna strukturen hos den allmänna kontakten och ger ingenjörer och användare en hög grad av frihet när de använder kontakten, och tillverkningsfelet kommer inte att orsaka för många problem. Till exempel, i fallet med LG:s G6-smarttelefonpartnerskap, fanns det ett problem med en felaktig fingeravtryckssensor på baksidan av telefonen. När användaren rör vid fingeravtryckssensorn kommer den lilla platta fjäderkontakten inuti mobiltelefonen att återkopplas till mobiltelefonsystemet. I varma områden kommer plastbakskalet att expandera för att separera kopplingen från kontakten. Använd pogo-stift för att undvika anslutning Överdrivet slag som produceras av enheten under användning, vilket resulterar i skada.
6. Lätt att montera

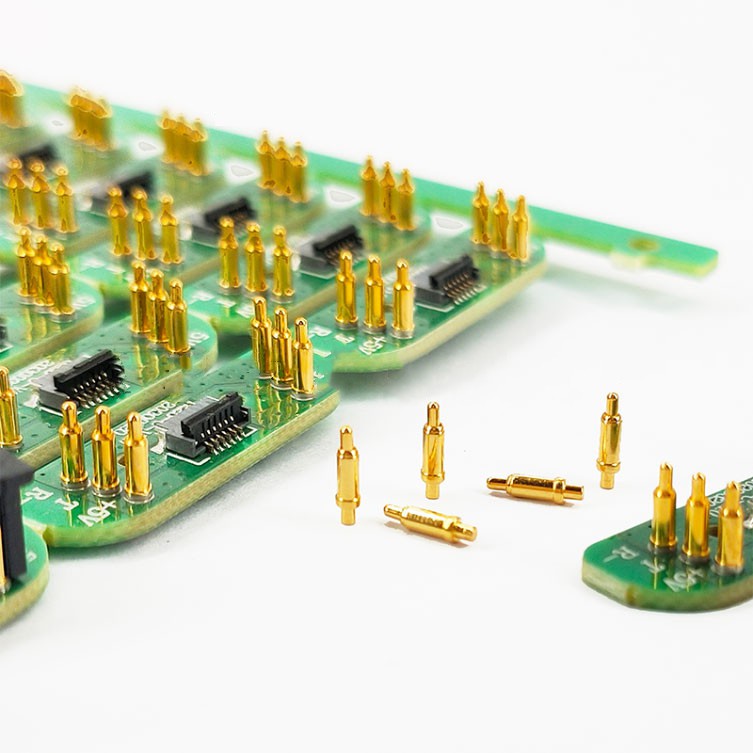

Sättet som ingenjörer monterar är den viktigaste faktorn i designen. Det krävs extra processer och dyra kostnader för att tillverka allmänna kontakter medan användning av pogo-stift för kort-till-kort-anslutningar inte kräver någon speciell efterbehandling.
I monteringsprocessen med hög flexibilitet kan komponenter monteras snabbt, varför pogostift är det bästa valet. Vi tillhandahåller även pogostift med skruvfunktion, vilket gör det möjligt för ingenjörer att kombinera funktionerna installation och anslutning.
7. Ge konstant ström
Slutligen ger pogostiftet en ofattbart stabil ström och kan monteras självständigt med speciell fjäderkraft och design. När den elastiska kraften ökas kommer strängsprutningen av nålskaftet inuti nålröret att vara stabilare och ha bättre elektrisk ledningsförmåga.
Utformningen av högströmspogo-stiftet kan göra strömmen mer stabil. Om ett tillfälligt avbrott inträffar kommer strömflödet genom fjädern att bränna fjädern och så småningom orsaka att nålen går sönder. Därför, genom att öka antalet kontaktpunkter mellan nålskaftet och nålröret, minskar risken för omedelbara avbrott.
